Система досмотра днища «Скат» 1ip

Хотите узнать стоимость?

Заполняя форму я даю согласие на обработку персональных данных

Описание модуля видеофиксации "Скат-1" ip:

  • осмотр днища транспорта в режиме реального времени
  • автоматическое включение подсветки
  • поверхностный монтаж
  • две разнонаправленные камеры с выгодным ракурсом
  • два встроенных датчика движения
  • работа в двух направлениях

Прочность, надежность и влагоустойчивость

Цифровая камера сделана из прочных материалов и работает в любых погодных условиях при температуре от минус 40C° до 50C°

Мобильность и универсальность

МВ «Скат-1» перевозится на автомобиле и размещается от 5 до 10 минут


Предназначение модуля видеофиксации "Скат-1"

Модуль видеофиксации ДК «Скат-1» 21-00-00-9 подключается к цифровому видеорегистратору с монитором, как ip-камера и обеспечивает обзор днища проезжающего автомобиля в целях пресечения провоза запрещенных опасных предметов и визуальной оценки состояния узлов и агрегатов

Осмотр каждой машины

При правильной организации движения автомобилей исключается возможность проезда без осмотра

Быстрая оценка днища

После проезда автомобиля над модулем видеофиксации сразу можно визуально оценить изображение

Библиотека образов

Программное обеспечение позволяет сохранять изображения для последующего их сопоставления и сравнения


Цифровая камера «Скат-1» модель 21-00-00-9 для досмотра днища транспортных средств

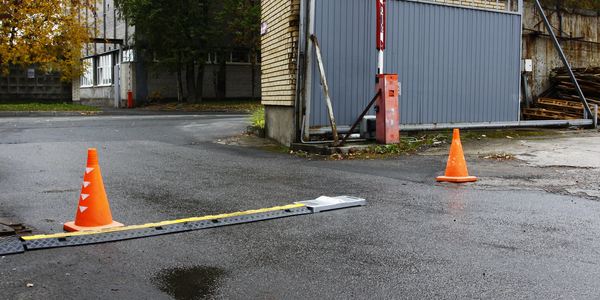

 Общий вид цифровой камеры "Скат-1"

Общий вид цифровой камеры "Скат-1"

Цифровые камеры -  модули видеофиксации (МВ) «Скат-1» из состава досмотровых комплексов (ДК) "Скат-1" - это устройства для визуального осмотра транспортных средств снизу с целью проверки на отсутствие посторонних предметов и оценки состояния узлов и агрегатов.

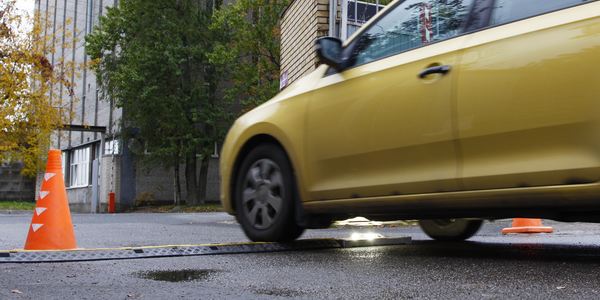

Общий вид работы цифровой камеры "Скат-1"

Общий вид работы цифровой камеры МВ "Скат-1"

Камера “Скат-1” позволяет получать видеоизображение днища транспортного средства (автомобиль, грузовик, тепловоз, вагон) в режиме реального времени и транслировать его на большинство систем видеорегистрации в целях пресечения провоза запрещенных опасных предметов и визуальной оценки состояния узлов и агрегатов.

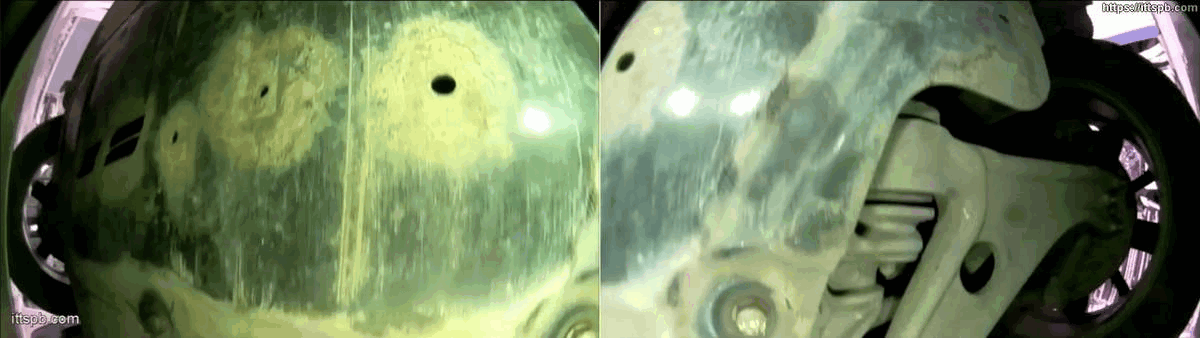

Видеокадры с цифровой камеры "Скат-1IP"

Видеокадры с цифровой камеры МВ "Скат-1"

Камера “Скат-1” подходит для применения в федеральных структурах, на режимных объектах, контрольно-пропускных пунктах, складах, ангарах и других объектах, где требуется обеспечение комплексной безопасности.

Камера “Скат-1” может применяться при обеспечении общественной и комплексной безопасности, в коммунальном хозяйстве, а также в военном и таможенном деле, других специальных областях применения.

Основные преимущества ДК "Скат-1" модель 21-00-00-9:

  • мобильность и компактность (низкопрофильный корпус из прочных материалов, не требующий обязательного монтажа и разрушения дорожного полотна);
  •  универсальность (работа по RTSP и UDP протоколам);
  • адаптивность (фиксирует все типы транспортных средств – от легковых автомобилей до большегрузных машин);
  • автоматическое детектирование приближающегося автомобиля;
  • две разнонаправленные по углам камеры с подсветкой фиксируют изображения с
     выгодных ракурсов, что позволяет оператору детально осмотреть подпороговые
     пространства и «заглянуть» за рычаги, рессоры, амортизаторы и др.

Принцип действия камеры “Скат-1” заключается в получении видеоизображения днища транспортного средства, проезжающего над камерой и передаче этого изображения на видеорегистратор с монитор, для оценки его на предмет наличия/отсутствия запрещенных предметов.

Просмотр и сохранение полученного видеоизображения выполняется посредством функций видеорегистратора.

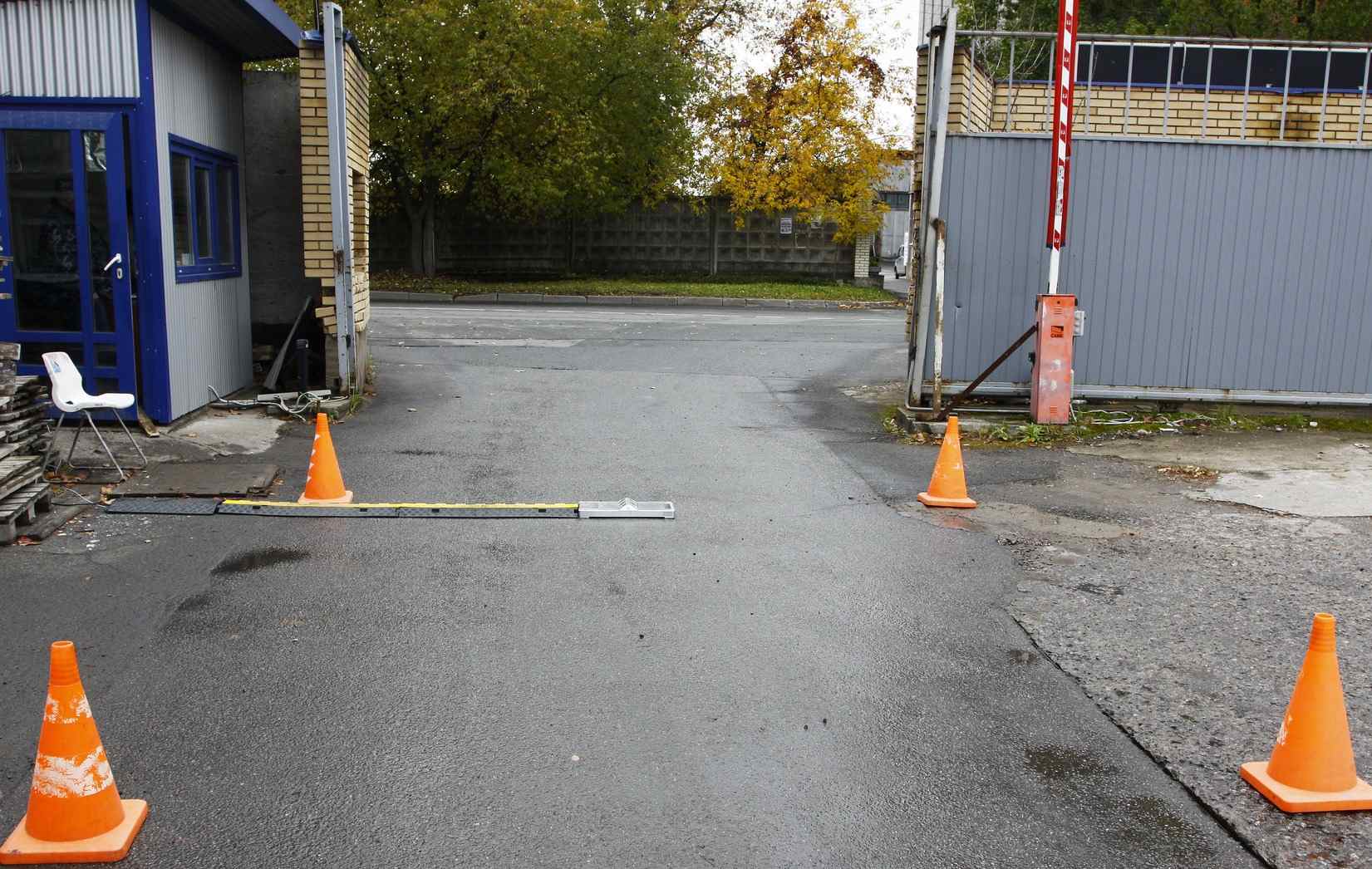

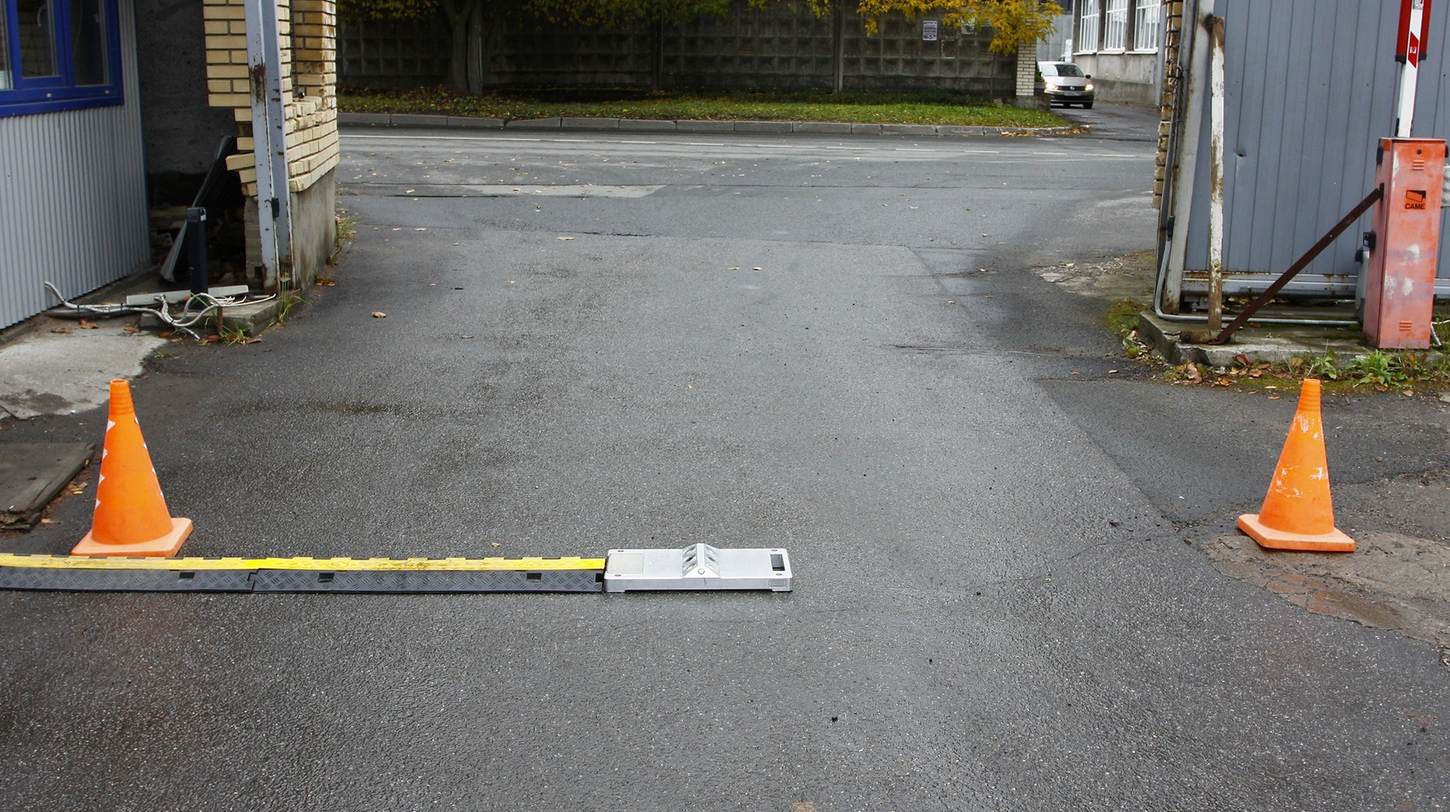

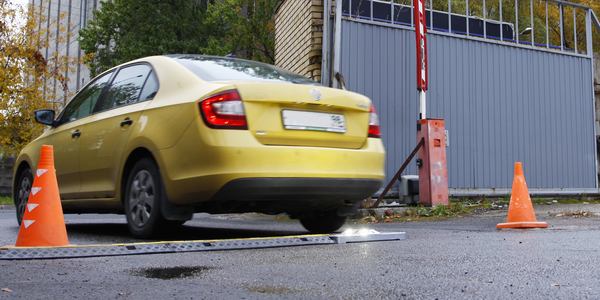

Пример размещения камеры "Скат-1" на КПП

Пример размещения камеры "Скат-1" на КПП

После размещения модуля видеофиксации «Скат-1» на дорожной полосе контрольно-пропускного пункта или на железнодорожных путях и подключения к системе видеорегистрации, оператор получает возможность производить визуальный контроль днища проезжающего транспорта.

Порядок работы цифровой камеры «Скат-1»


Видеотрансляция с камеры идёт непрерывно.
При приближении транспортного средства к ip-камере менее чем на один метр датчик фиксирует движение, система включает светодиодную подсветку.

После того как автомобиль проезжает над камерой "Скат" и отдаляется от неё на расстояние одного метра, подсветка выключается.

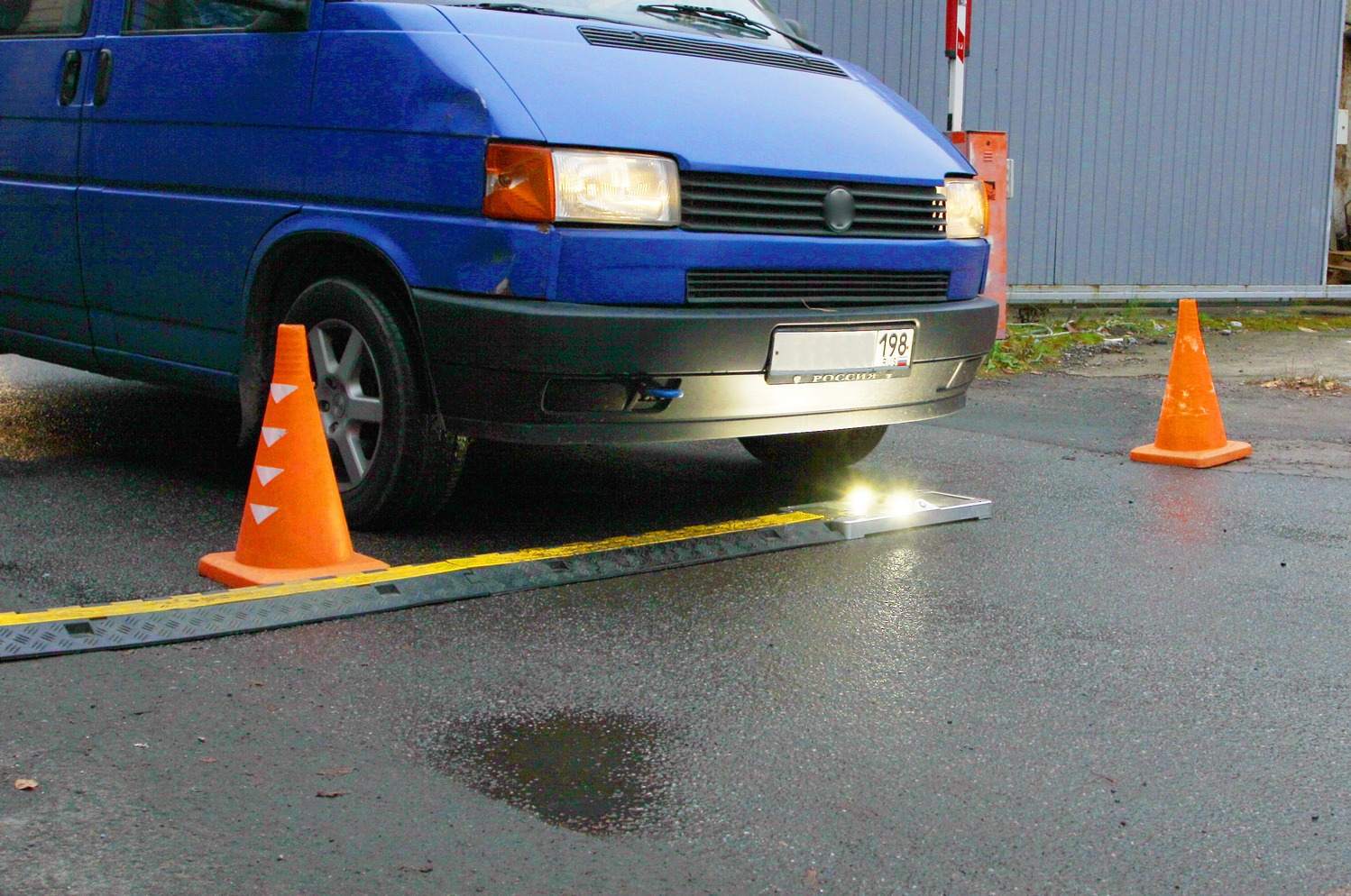

 Демонстрация работы камеры "Скат" на КПП


Основные технические данные ДК "Скат-1" модель 21-00-00-9


ХарактеристикаЗначение
Исполнениенаружное, всепогодное
Режим работыкруглосуточный (24/7)
Тип матрицыCMOS
Тип объективафиксированный
Угол обзора175 градусов
Тип подсветкисветодиодная (световой поток) от 1000 лм
Включение подсветки при приближении транспортного средстваавтоматическое
Дистанция срабатывания датчика движения1,5 м
Способ передачи данныхпроводной (LAN)
Используемые сетевые протоколыReal Time Streaming Protocol (RTSP)
User Datagram Protocol (UDP)
Формат видеоH.264
Вид изображенияЦветное
Разрешение изображения1280х720 и более
Скорость осматриваемого транспортадо 10 км/ч
Дорожный просвет (клиренс) осматриваемого транспортаот 10 см
Минимально разрешаемый объектØ4 мм
Питание48В 150-480Вт ± 10%
Длина кабелядо 50 м
Класс влагозащищенностиот IP 66
Рабочий диапазон температур эксплуатацииот минус 50 до 45 ºС
Размеры камеры (ШхДхВ) до 550×350×75 мм
Масса камерыдо 10 кг
Масса комплектадо 20 кг

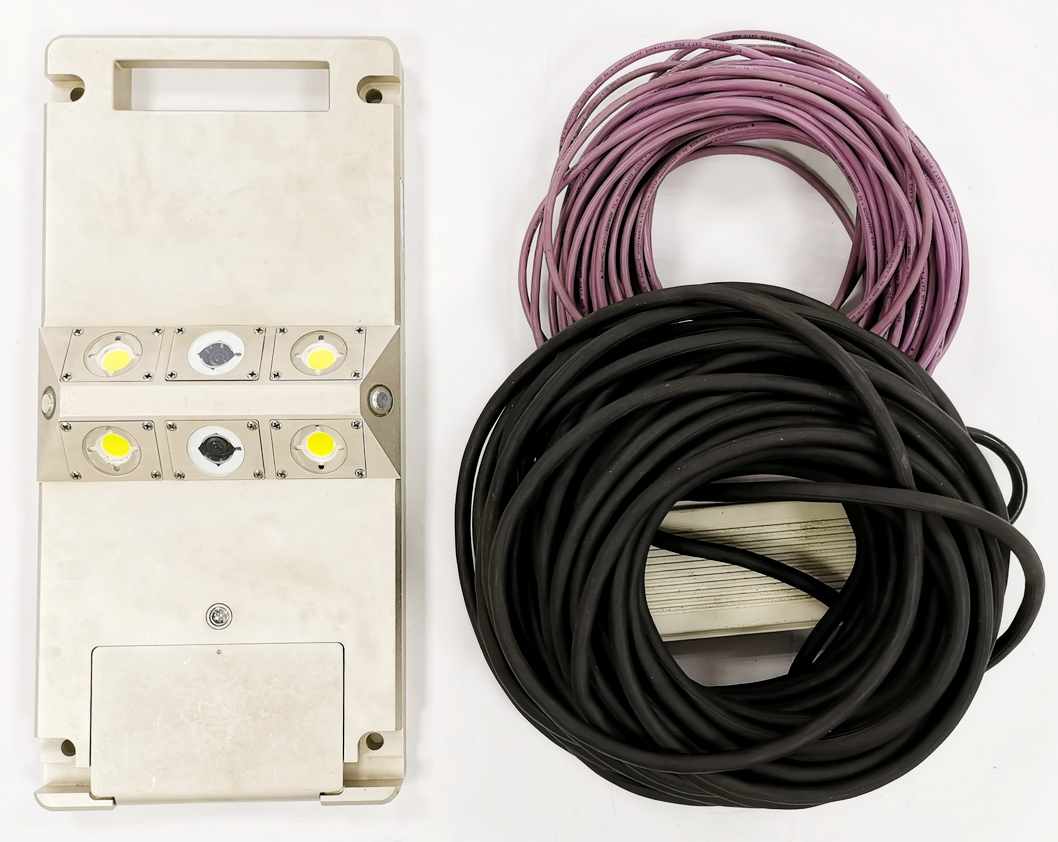

Пример основного комплекта ДК "Скат-1" модель 21-00-00-9

Пример основного комплекта ДК "Скат-1" модель 21-00-00-9


Комплектность ДК "Скат-1" модель 21-00-00-9


НаименованиеКол-во
Модуль видеофиксации "Скат-1" с подсветкой и датчиками перемещения1
Комплект кабелей для подключения к цифровой системе видеонаблюдения1
Комплект дополнительных приспособлений (опционально)1
Комплект ЗИП-О1
Комплект эксплуатационной документации1
Транспортная тара1

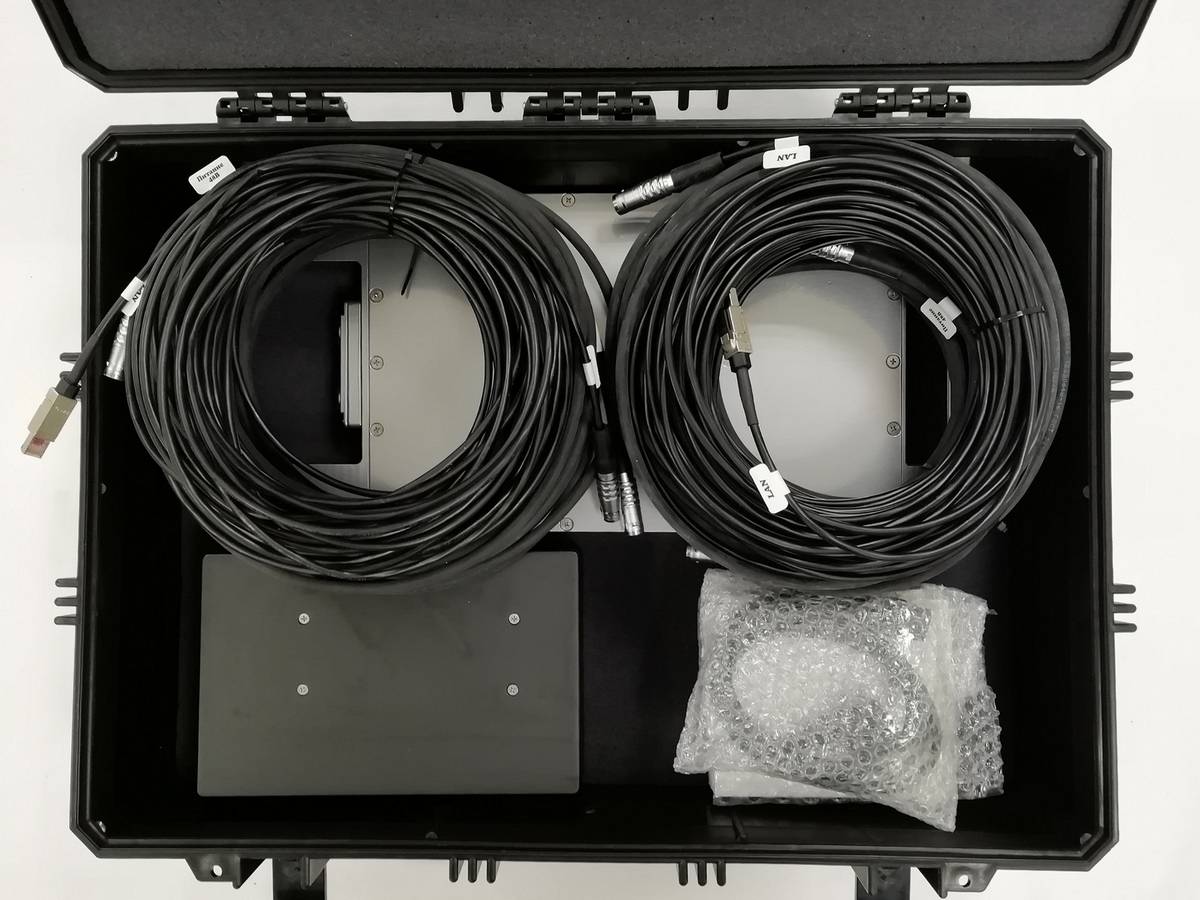

Пример укладки ДК "Скат-1" модель 21-00-00-7

Пример укладки ДК "Скат-1" модель 21-00-00-9
