Серия СДА «Краб»

Хотите узнать стоимость?

Заполните все поля и мы с вами свяжемся

Описание серии "Краб":

  • Постоянный и быстрый осмотр проезжающего автотранспорта
  • Обнаружение контрабанды в режиме реального времени
  • Предотвращение диверсий и терактов на охраняемых объектах
  • Визуальная оценка состояния техники

Компактность и влагоустойчивость

Модуль видеофиксации изготовлен из легких материалов и работает в любых погодных условиях при температуре от минус 35 до 45C°

Мобильность и универсальность

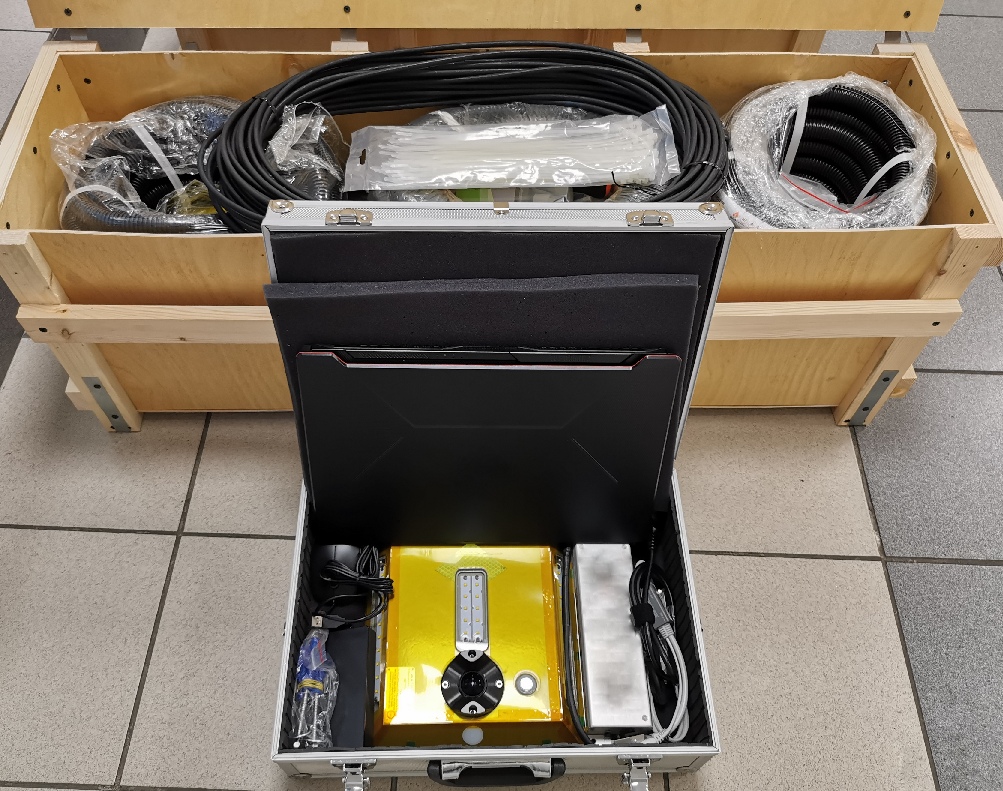

Мобильный СДА “Краб” переносится в одном кейсе и разворачивается в течение 3-7 минут


Предназначение систем досмотра автотранспорта “Краб”

СДА «Краб» обеспечивает автоматизированный досмотр днища транспортных средств после их проезда над цифровой камерой с последующим сохранением изображения для визуальной оценки наличия посторонних предметов и состояния узлов и агрегатов

Осмотр каждой машины

При правильной организации движения автомобилей исключается возможность проезда без осмотра

Быстрая визуальная оценка

После проезда автомобиля над модулем видеофиксации сразу можно визуально оценить изображение

Библиотека образов

Программное обеспечение позволяет сохранять изображения для последующего их сопоставления и сравнения

Популярные модели СДА "Краб"


МодельКраткие характеристикиСтоимость
камера с подсветкой; АРМ; подключение по LAN и Wi-Fi; питание PoE или АКБ; t+450от 190 000 ₽
камера с подсветкой и датчиком движения; подключение по LAN; питание PoE; t+45-20от 280 000 ₽
камера с подсветкой и датчиком движения; АРМ; подключение по LAN; питание PoE; доп.принадлежности; t+45-35от 560 000 ₽
камера с подсветкой и датчиком движения; АРМ; подключение по LAN или Wi-Fi; питание PoE или АКБ; доп.принадлежности; t+45-30от 890 000 ₽


Системы досмотра автотранспорта «Краб»

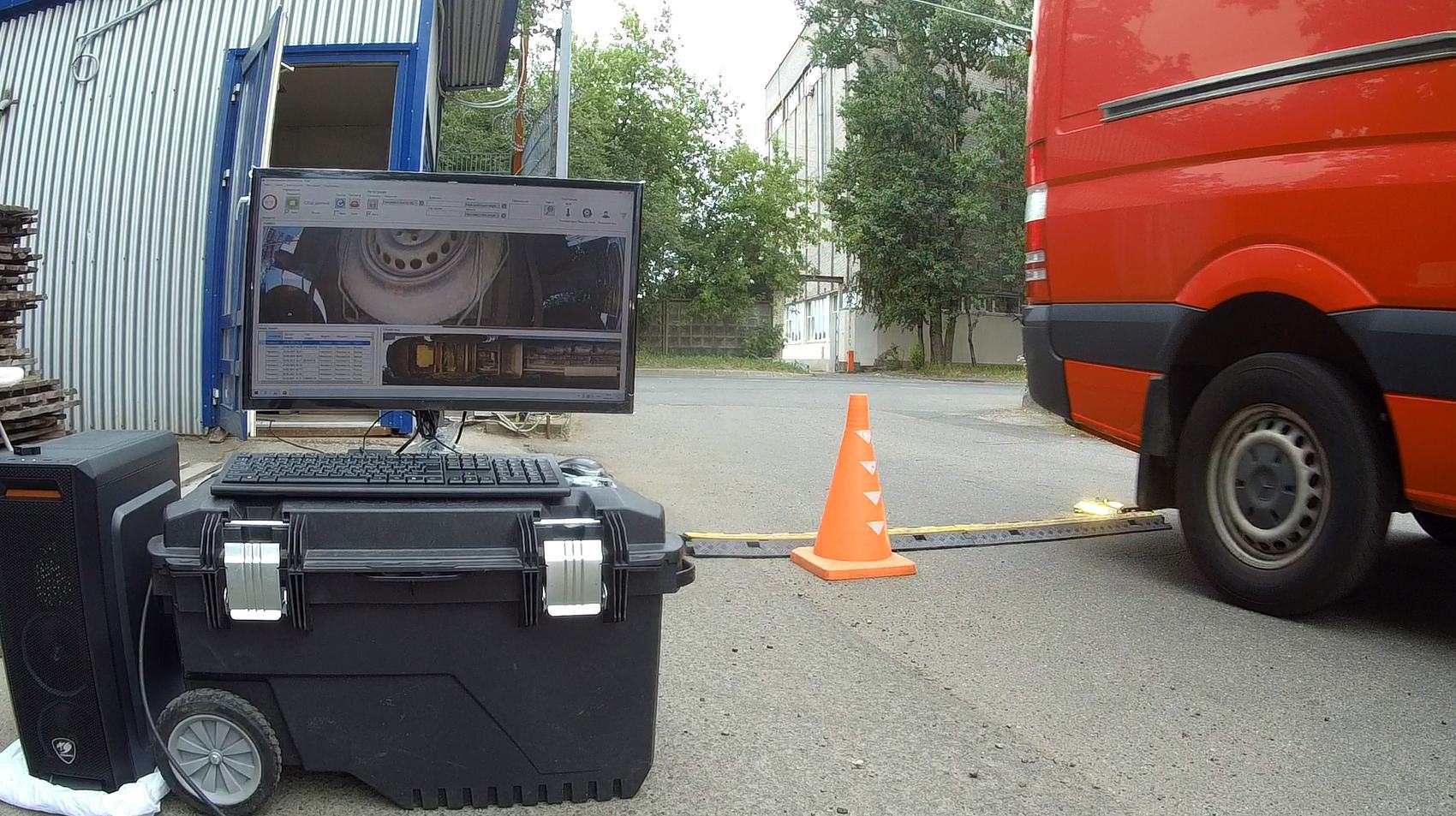

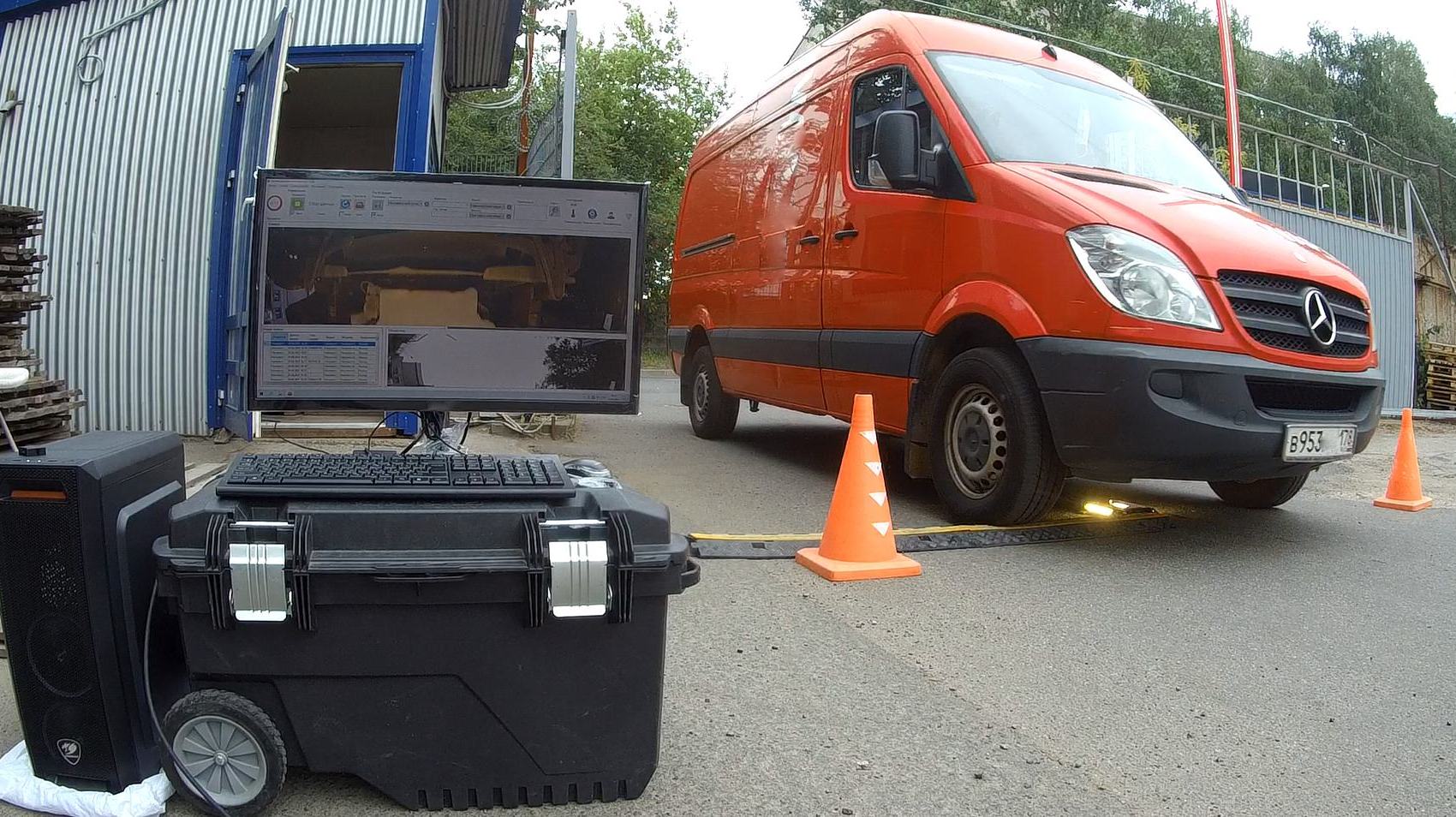

Общий вид работы СДА «Краб-802.11»

 Общий вид работы СДА "Краб-802.11"

Системы досмотра автотранспорта серии «Краб» (далее - СДА “Краб”) - это устройства для визуального осмотра автотранспорта снизу с целью проверки на отсутствие посторонних предметов.

Модуль видеофиксации СДА “Краб” позволяет получать изображение днища автотранспорта в режиме реального времени и транслировать его на любое периферийное устройство (стационарный ПК, ноутбук, планшетный ПК) в целях пресечения провоза запрещенных опасных предметов и визуальной оценки состояния узлов и агрегатов.

СДА “Краб” подходит для применения в федеральных структурах, на режимных объектах, контрольно-пропускных пунктах, складах, ангарах и других объектах, где требуется обеспечение комплексной безопасности.

СДА “Краб” может применяться в таможенном деле, при обеспечении общественной безопасности, в коммунальном хозяйстве, а также в военном деле и других специальных областях применения.

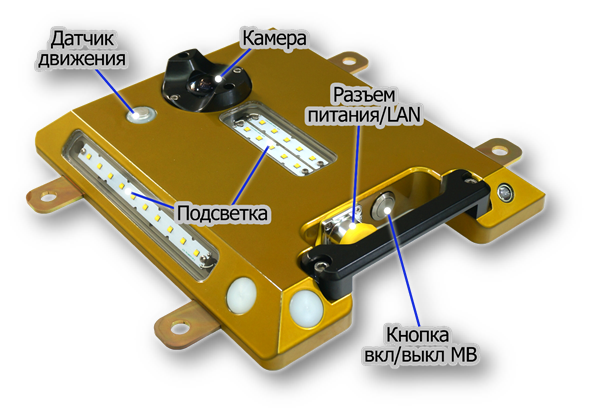

Общий вид модуля видеофиксации СДА "Краб-802.11"Общий вид модуля видеофиксации СДА "Краб-802.11"

Основные преимущества СДА «Краб»:

  • мобильность и компактность (низкопрофильный корпус из прочных материалов, не требующий обязательного монтажа и разрушения дорожного полотна)
  • универсальность (автономная работа от аккумуляторных батарей с беспроводной передачей данных по Wi-Fi или работа от сети 220В с передачей данных по LAN)
  • адаптивность (сканирует все типы транспортных средств – от легковых автомобилей до большегрузных машин)

Принцип действия СДА “Краб” заключается в формировании изображения днища автомобиля, проезжающего над модулем видеофиксации, и отображения сформированного изображения оператору для оценки и изучения его на предмет наличия/отсутствия запрещенных предметов.

Просмотр и сохранение полученного изображения выполняется на ПК (ноутбуке) рабочего места оператора под управлением ОС Windows с помощью специального программного обеспечения, поставляемого либо отдельно, либо в комплекте с настроенным ноутбуком.

После развертывания СДА “Краб” и обозначения границ для проезда автомобилей, посредством разметки, ограждений, конусов и др. (опционально), оператор получает возможность произвести визуальный контроль посредством АРМ, на которое поступает видеосигнал с модуля видеофиксации.

Общий вид модуля видеофиксации СДА "Краб-L1"


В зависимости от модификации СДА «Краб» обладают различными эксплуатационными характеристиками.

СДА «Краб» по стойкости при климатических воздействиях удовлетворяет следующим требованиям:

- диапазон рабочих температур эксплуатации:

 для исполнения «Краб-802.11» – от 0ºС до 40ºС,

 для исполнения «Краб-1M» – от минус 20ºС до 40ºС,

 для исполнения «Краб-1B» – от минус 30ºС до 40ºС,

 для исполнения «Краб-1L» – от минус 35ºС до 40ºС,

 для исполнения «Краб-1S» – от минус 30ºС до 40ºС;

- относительная влажность – 95 ± 3% при температуре 25ºС;

- атмосферное давление – от 86,6 до 106,7 кПа.


Варианты исполнения изделий серии «Краб»

Наименование

СДА

Доступная опция

Проводной

Беспроводной

Датчик

движения

Ручное

управление

Питание от АКБ

Питание от

внешнего

источника

Индикация аварийных состояний

«Краб-802.11»



«Краб-1M»


«Краб-1B»


«Краб-1L»




«Краб-1S»

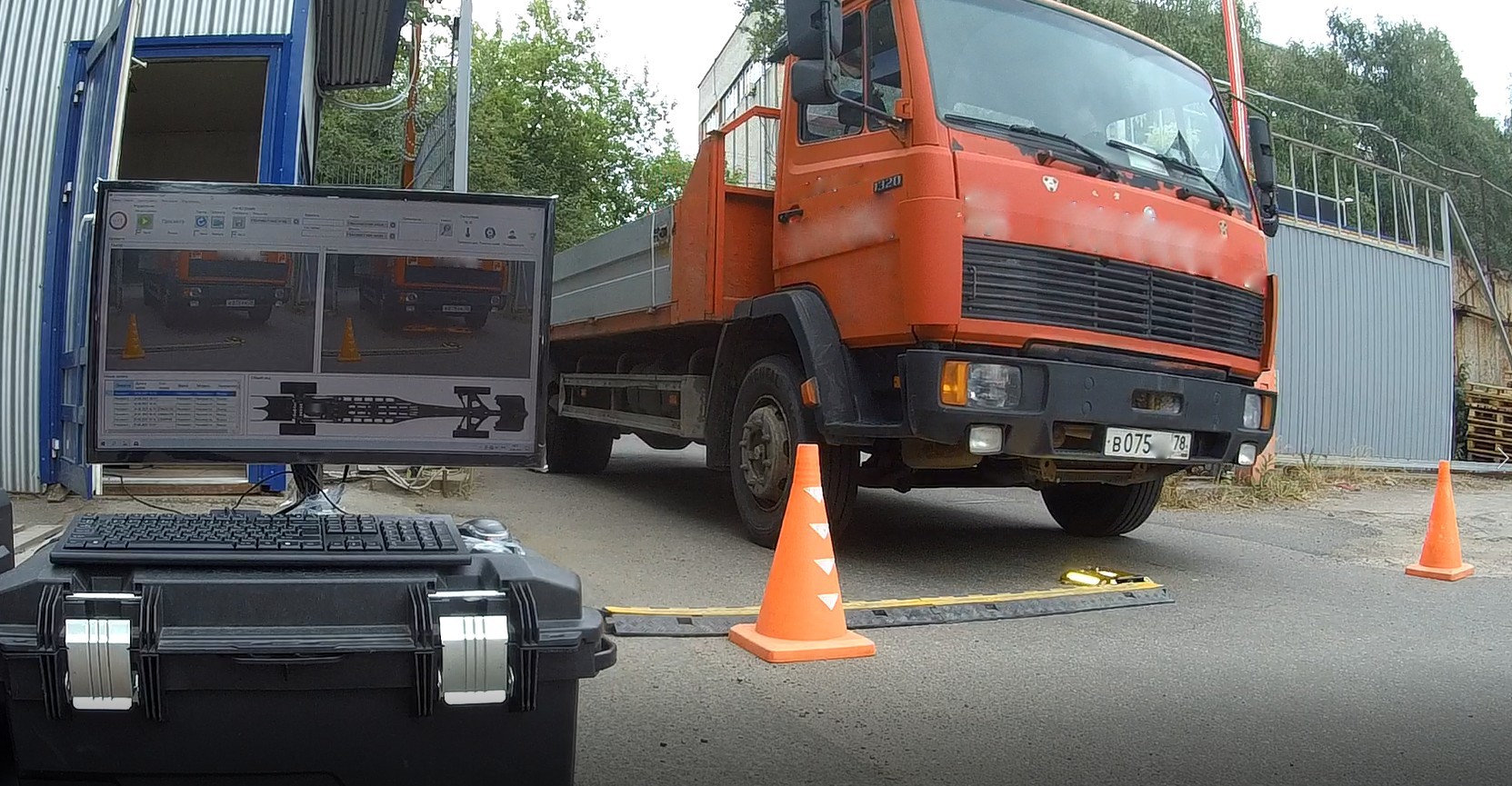

Общий вид работы СДА «Краб»


При движении автомобиля АРМ формирует синтезированное изображение днища, которое позволяет различать объекты размером 8 мм. Видеосигнал от модуля видеофиксации по проводной или беспроводной связи передается на АРМ.


или




Структурная схема работы СДА «Краб»

Активация работы ДК происходит в ручном режиме. После того, как транспортное средство начинает приближаться к МВ менее чем на один метр пользователь активирует режим видеозаписи и включается светодиодная подсветка.

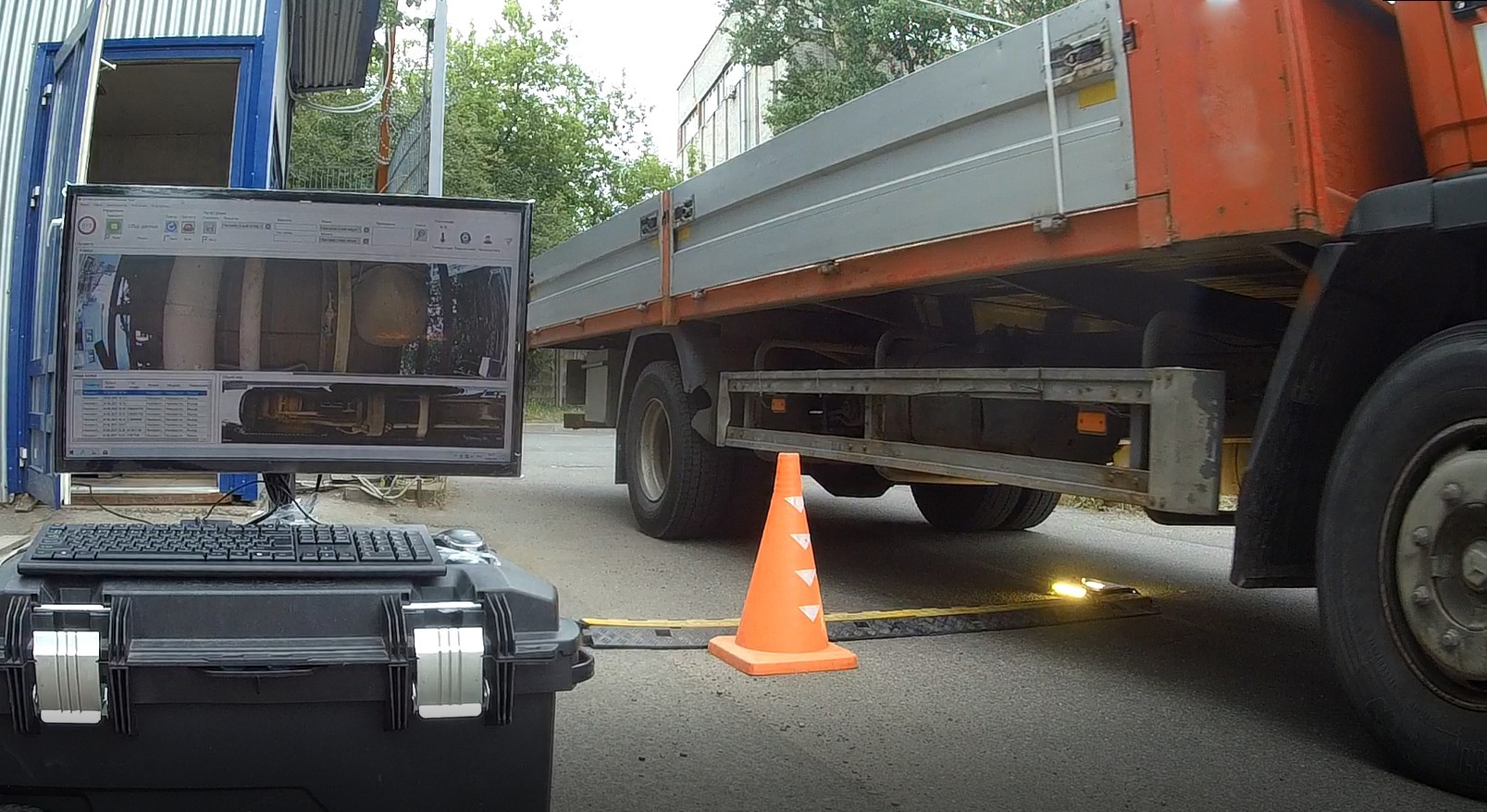

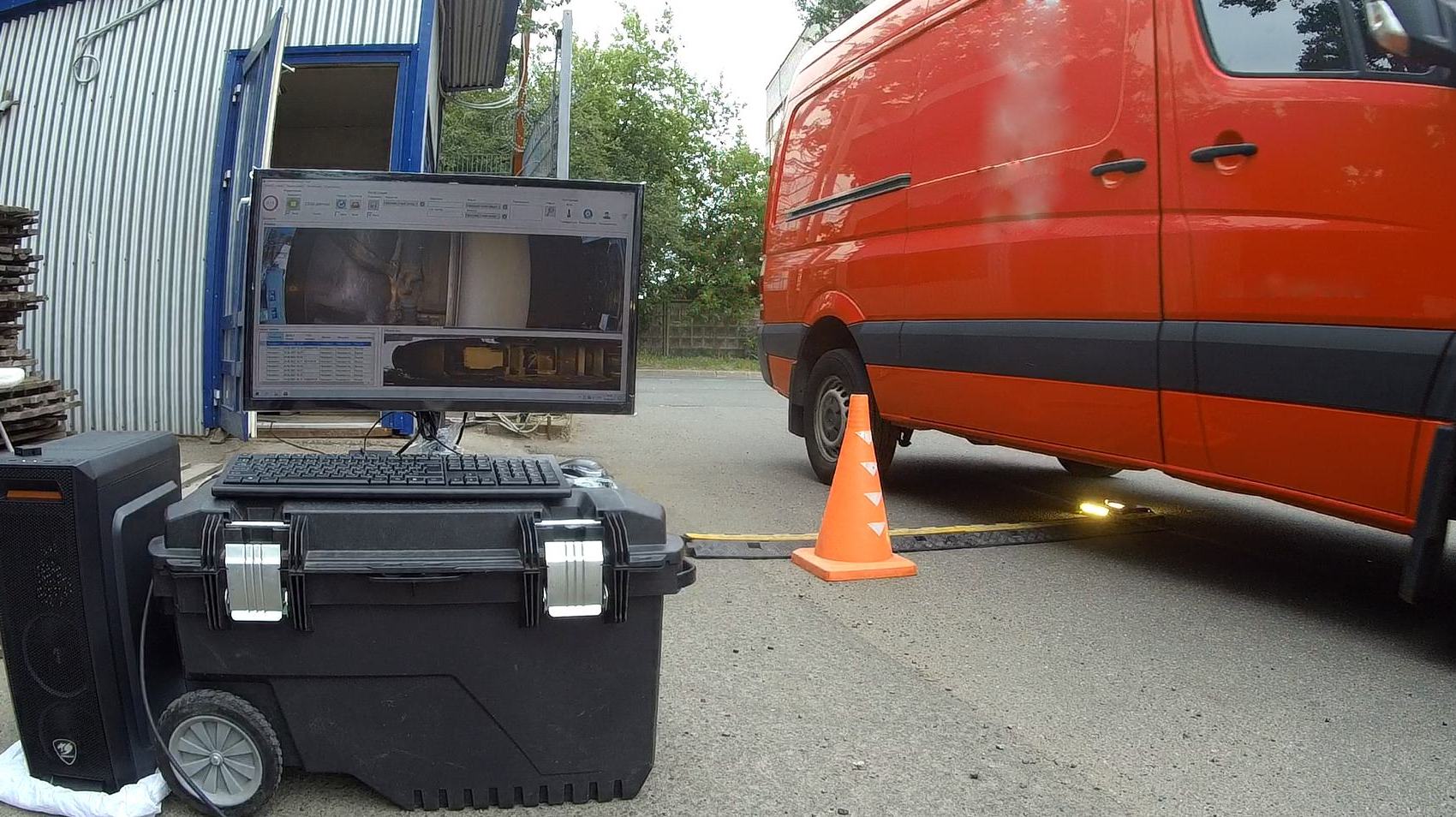

Демонстрация работы СДА «Краб»

Когда автомобиль проезжает над модулем видеофиксации и отдаляется на расстояние одного метра, пользователь прекращает видеозапись. После чего система передает полученные данные на АРМ, обрабатывает и выдает результаты в интерфейсе специального программного обеспечения.

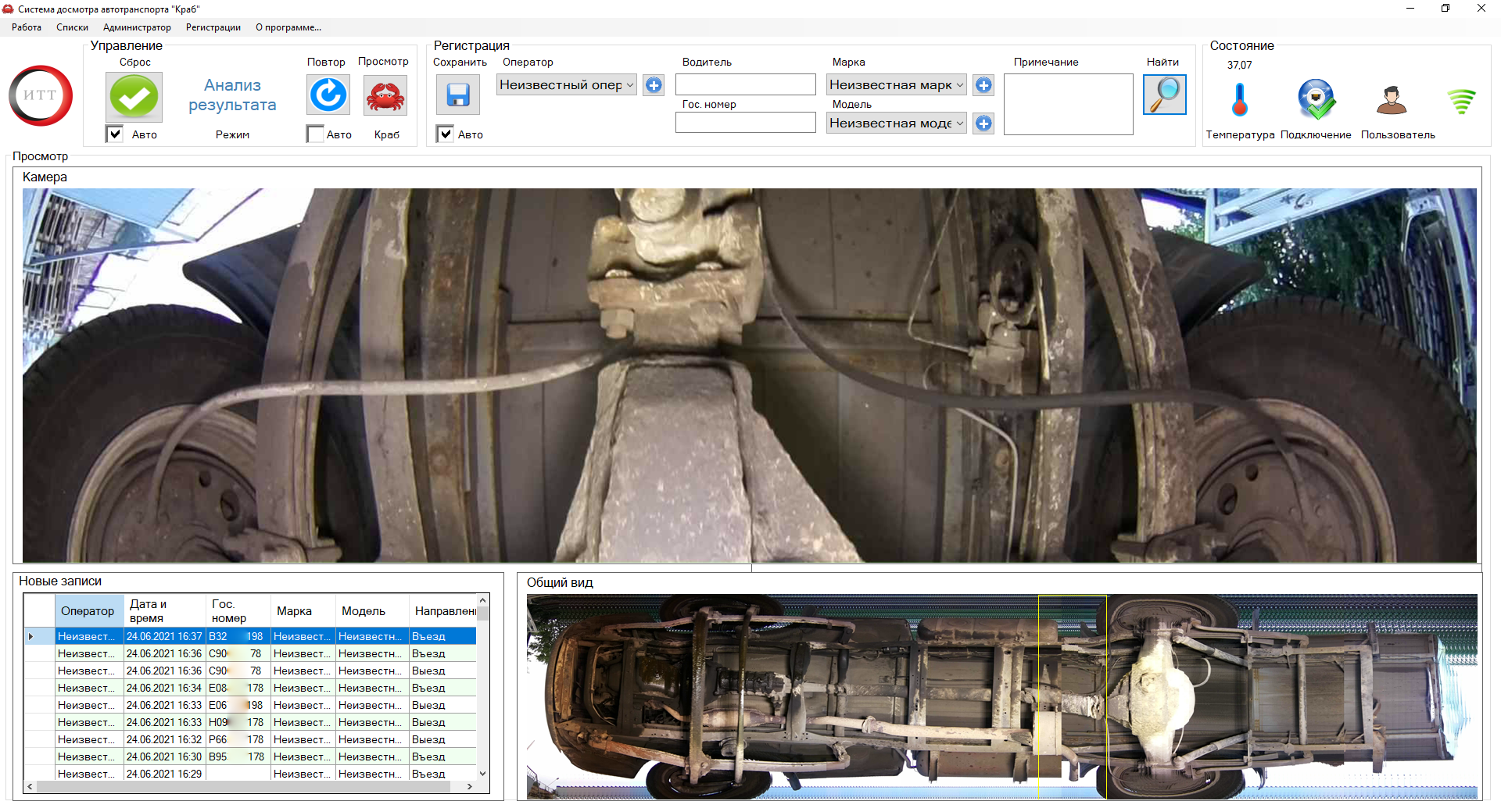

Детальное изучение изображения, полученного СДА «Краб»Детальное отображение фотографии днища автомобиля, полученного СДА "Краб"

Интерфейс программного обеспечения последовательно отображает результаты контроля. Обработка данных сопровождается демонстрацией проезда и заканчивается формированием обработанного изображения.

Специальное программное обеспечение с помощью встроенных инструментов позволяет анализировать полученное изображение.


Детальное изучение изображения, полученного СДА «Краб»

Встроенные инструменты работы с изображением: детальный анализ с возможностью двух-, трех- и пятикратного увеличения.

Программа СДА “Краб” позволяет вносить государственные номерные знаки с привязкой к полученному изображению и указанием даты видеофиксации, которые могут заноситься в единую базу данных. Таким образом, создается программный объект с соответствующими атрибутами (дата, время, г/н ТС), который сохраняется в памяти ПК. При следующем проезде автомобиля с этим же номерным знаком у оператора будет возможность сравнить текущее изображение с архивным.


Основные технические данные


ХарактеристикаЗначение
Параметры модуля видеофиксации (МВ)- разрешение фоточувствительного элемента камеры от 2500 х 1900 точек
- угол обзора камеры 170 градусов
- подсветка (световой поток) от 1000 лм (20Вт)
- беспроводной или проводной способ передачи данных на АРМ
- длина кабелей от 15 м
- питание от АКБ или источника постоянного тока 48В
- класс влагозащищенности от IP 65
- масса до 8 кг
- размеры (ШхДхВ) до 380×350×80 мм
- рабочий диапазон температур эксплуатации от минус 20 до 50 ºС
Параметры АРМ (ПК или ноутбук)- операционная система Windows 8 и выше
- диагональ экрана от 13”
- процессор от 1,5 ГГц
- разрядность системы 64 бит
- ОЗУ от 4 ГБ
- место на жестком диске (для хранения базы данных зарегистрированных автомобилей и полученных для них изображений) от 200 Гб
- видеокарта NVIDIA с видеопамятью от 2 Гб
- Wi-Fi
- способ питания АКБ или сеть 220В
Сохранение изображенийЕсть
Вид изображенияЦветное
Разрешение изображения1280х720 и более
Хранение и отображение результатов контроля и информации об использованииОбеспечивается
Скорость осматриваемого транспортаДо 10 км/ч
Дорожный просвет (клиренс)от 10 см
Ширина транспортного средства2 м
Минимально разрешаемый объектØ8 мм
Масса комплектадо 30 кг

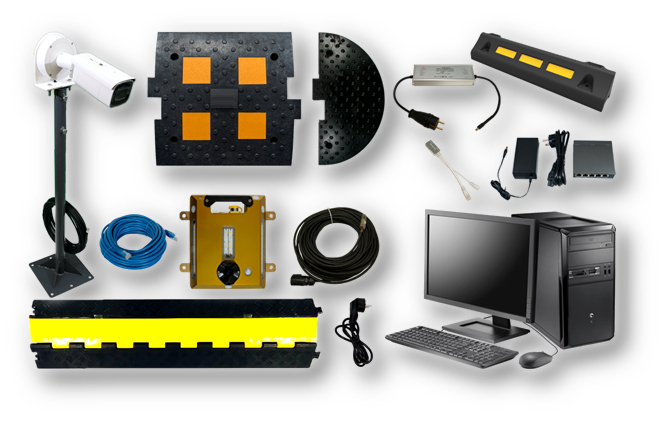

Комплектность


НаименованиеКол-во
Модуль видеофиксации (МВ) с видеокамерой, подсветкой и датчиками перемещения - опционально1
Автоматизированное рабочее место (АРМ) (ноутбук или ПК с программным обеспечением)1
Комплект дополнительного оборудования1
Комплект ЗИП-О1
Комплект эксплуатационной документации1
Транспортная тара1
