Система досмотра днища «Краб» 11-00-00-7
Хотите узнать стоимость?
Заполняя форму я даю согласие на обработку персональных данных
Описание СДА серии "Краб" 11-00-00-7:
- круглосуточный автоматизированный осмотр проезжающего автотранспорта
- обнаружение инородных предметов в режиме реального времени
- предотвращение диверсий и терактов на охраняемых объектах
- визуальная оценка состояния техники
Компактность и влагоустойчивость
Модуль видеофиксации изготовлен из легких материалов и работает в любых погодных условиях при температуре от минус 40 до 45C°
Мобильность и универсальность
Мобильный СДА “Краб” переносится в одном кейсе и разворачивается в течение 3-7 минут
Предназначение систем досмотра автотранспорта “Краб”
СДА «Краб» обеспечивает автоматизированный досмотр днища транспортных средств после их проезда над цифровой камерой с последующим сохранением изображения для визуальной оценки наличия посторонних предметов и состояния узлов и агрегатов
Осмотр каждой машины
При правильной организации движения автомобилей исключается возможность проезда без осмотра
Быстрая визуальная оценка
После проезда автомобиля над модулем видеофиксации сразу можно визуально оценить изображение
Библиотека образов
Программное обеспечение позволяет сохранять изображения для последующего их сопоставления и сравнения
Модуль видеофиксации СДА серии «Краб», как цифровая камера для досмотра днища автотранспорта
Системы досмотра автотранспорта серии «Краб» (далее - СДА “Краб”) - это устройства для визуального осмотра автотранспорта снизу с целью проверки на отсутствие посторонних предметов.

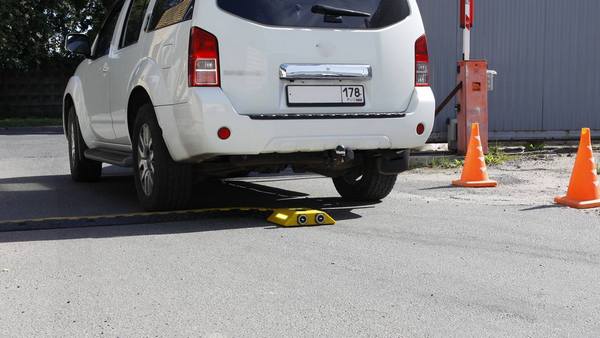

Работа системы досмотра автотранспорта "Краб" на КПП
Модуль видеофиксации СДА “Краб” позволяет получать изображение днища автотранспорта в режиме реального времени и транслировать его на видеорегистратор в целях пресечения провоза запрещенных опасных предметов и визуальной оценки состояния узлов и агрегатов.
Общий вид модуля видеофиксации СДА "Краб"
Основные преимущества СДА «Краб»:
- автоматическое детектирование приближающегося автомобиля;
- автоматическое включение подсветки и видеофиксации;
- видеофиксация днища транспортного средства с отображением результатов контроля на видеорегистраторе для детального анализа;
- модуль видеофиксации мобилен, водонепроницаем и не требует дренажа.
Принцип действия камеры “Краб” заключается в получении видеоизображения днища автомобиля, проезжающего над IP-камерой и передаче этого изображения на монитор, для оценки его на предмет наличия/отсутствия запрещенных предметов.
Просмотр и сохранение полученного видеоизображения выполняется посредством функций видеорегистратора.

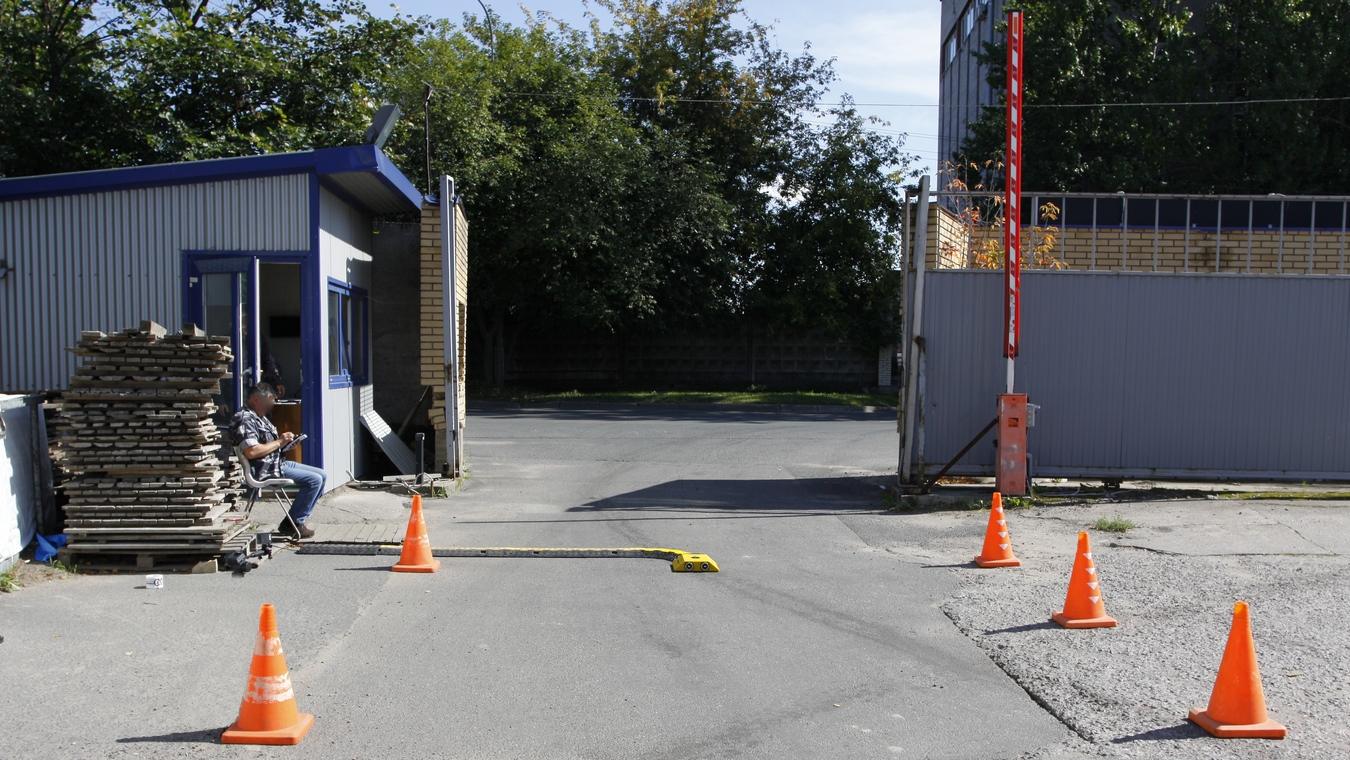

Пример размещения камеры "Краб" на КПП
После размещения ip-камеры “Краб-1IP” на дорожной полосе контрольно-пропускного пункта и обозначения границ для проезда автомобилей, посредством разметки, ограждений, конусов и др. (опционально), оператор получает возможность произвести визуальный контроль днища проезжающего транспорта.
Порядок работы цифровой камеры СДА «Краб»

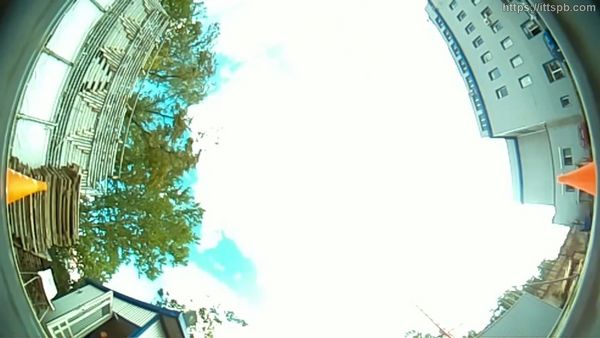

 | Видеотрансляция с камеры идёт непрерывно. |

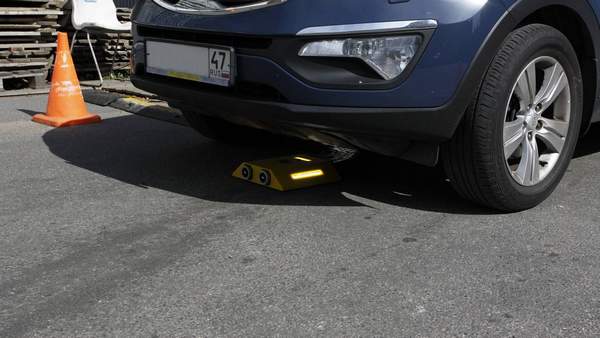

 | При приближении транспортного средства к ip-камере менее чем на один метр датчик фиксирует движение, система включает светодиодную подсветку. |
 | После того как автомобиль проезжает над камерой "Краб" и отдаляется от неё на расстояние одного метра, подсветка выключается. |
Детальное изучение изображения, полученного СДА «Краб»
Встроенные инструменты работы с изображением: детальный анализ с возможностью увеличения.
Программа СДА “Краб” позволяет вносить государственные номерные знаки с привязкой к полученному изображению и указанием даты видеофиксации, которые могут заноситься в единую базу данных. Таким образом, создается программный объект с соответствующими атрибутами (дата, время, г/н ТС), который сохраняется в памяти ПК. При следующем проезде автомобиля с этим же номерным знаком у оператора будет возможность сравнить текущее изображение с архивным.
Основные технические данные
| Характеристика | Значение |
| Исполнение | наружное, всепогодное |
| Режим работы | круглосуточный (24/7) |
| Тип матрицы | CMOS |
| Тип объектива | фиксированный |
| Угол обзора | 175 градусов |
| Тип подсветки | светодиодная (световой поток) от 1000 лм (20Вт) |
| Включение подсветки при приближении транспортного средства | автоматическое |
| Дистанция срабатывания датчика движения | 1 м |
| Способ передачи данных | проводной (LAN) |
| Используемые сетевые протоколы | Real Time Streaming Protocol (RTSP) User Datagram Protocol (UDP) |
| Формат видео | H.264 |
| Вид изображения | Цветное |
| Разрешение изображения | 4056х3040 |
| Скорость осматриваемого транспорта | до 10 км/ч |
| Дорожный просвет (клиренс) осматриваемого транспорта | от 10 см |
| Минимально разрешаемый объект | Ø8 мм |
| Питание | PoE, 48В 10-25Вт ± 10% |
| Длина кабеля | до 50 м |
| Класс влагозащищенности | от IP 67 |
| Рабочий диапазон температур эксплуатации | от минус 40 до 45 ºС |
| Размеры камеры (ШхДхВ) | до 350×300×60 мм |
| Масса камеры | до 7 кг |
| Масса комплекта | до 15 кг |
Примерный вид основных элементов СДА "Краб"
Комплектность
| Наименование | Кол-во |
Модуль видеофиксации (МВ) с видеокамерой, подсветкой и датчиком перемещения | 1 |
Комплект дополнительных приспособлений | 1 |
Комплект эксплуатационной документации | 1 |
Транспортная тара | 1 |
Пример укладки СДА "Краб"
- Примечание: представленная на сайте ittspb.com информация, включая цены и значения, носит исключительно информационный характер и ни при каких условиях не являются публичной офертой; при оформлении заказа по согласованию сторон внешний вид изделий, технические характеристики и комплектность могут быть изменены; подробные характеристики стандартных моделей продукции и их модификаций возможно запросить у специалистов ООО “ИТТ”.
