Системы безопасности и пожарной охраны играют важную составляющую в обеспечении охраны жизнедеятельности людей, контроля строительных объектов, сооружений, транспортных средств, грузов, имущества и т.д. Задачи, которые решаются с помощью систем безопасности и охраны, стоят перед федеральными структурами, частными охранными организациями, а также обычными гражданами, использующими упрощенные варианты таких систем для общехозяйственного и бытового назначения.

Одним из ответвлений общей классификации систем безопасности и пожарной охраны являются портативные телевизионные системы досмотра (ПТСД, ПТДС) – комплекты технических средств (КТС), состоящие из набора (кита, kit – англ. – набор, комплект) основных и вспомогательных компонентов и деталей для осуществления в режиме реального времени непосредственного или удаленного контроля за окружающей обстановкой и целевыми объектами.

Область применения досмотровых систем – антитеррористические операции, таможенное дело, работа органов внутренних дел, МЧС, пограничных служб, инженеров, строителей и др.

Портативные телевизионные системы досмотра обеспечивают проведение оперативного контроля труднодоступных и скрытых мест при досмотре грузов и контейнеров, а также внутри и снаружи транспортных средств, в том числе автомобильного, железнодорожного, воздушного, морского и речного транспорта при различных погодных условиях и освещенности с целью обнаружения и визуального обследования посторонних скрытых предметов (незаконных вложений).

Системы позволяют проводить осмотры помещений через окна и технологические отверстия в офисных зданиях, промышленных зданиях и сооружениях, ангарах с целью проверки причин срабатывания сигнализации, посторонних шумов или при наличии подозрительных объектов.

Также ПТСД применяются при техническом обследовании, профилактических осмотрах и периодических проверках магистральных каналов, вентиляционных шахт, раздаточных узлов и т.д. на промышленных объектах, при строительстве новых зданий и сооружений и на режимных предприятиях.

Одними из популярных представителей данного класса устройств являются:

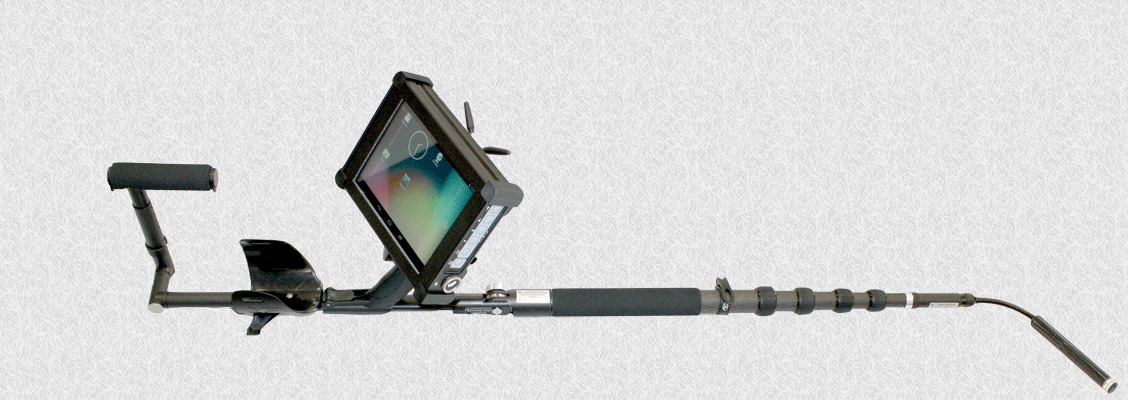

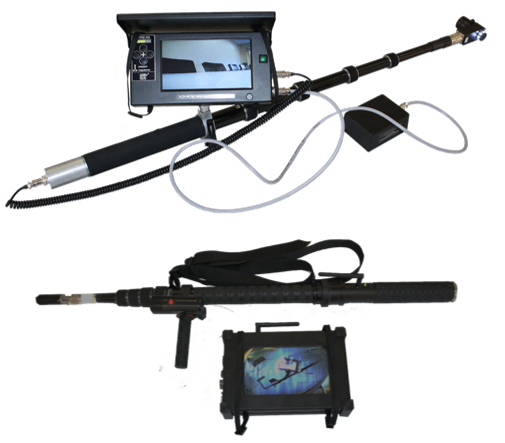

Приборы серии ПТСД КТС «Кальмар», использующие проводные и беспроводные технологии передачи видеосигналов:

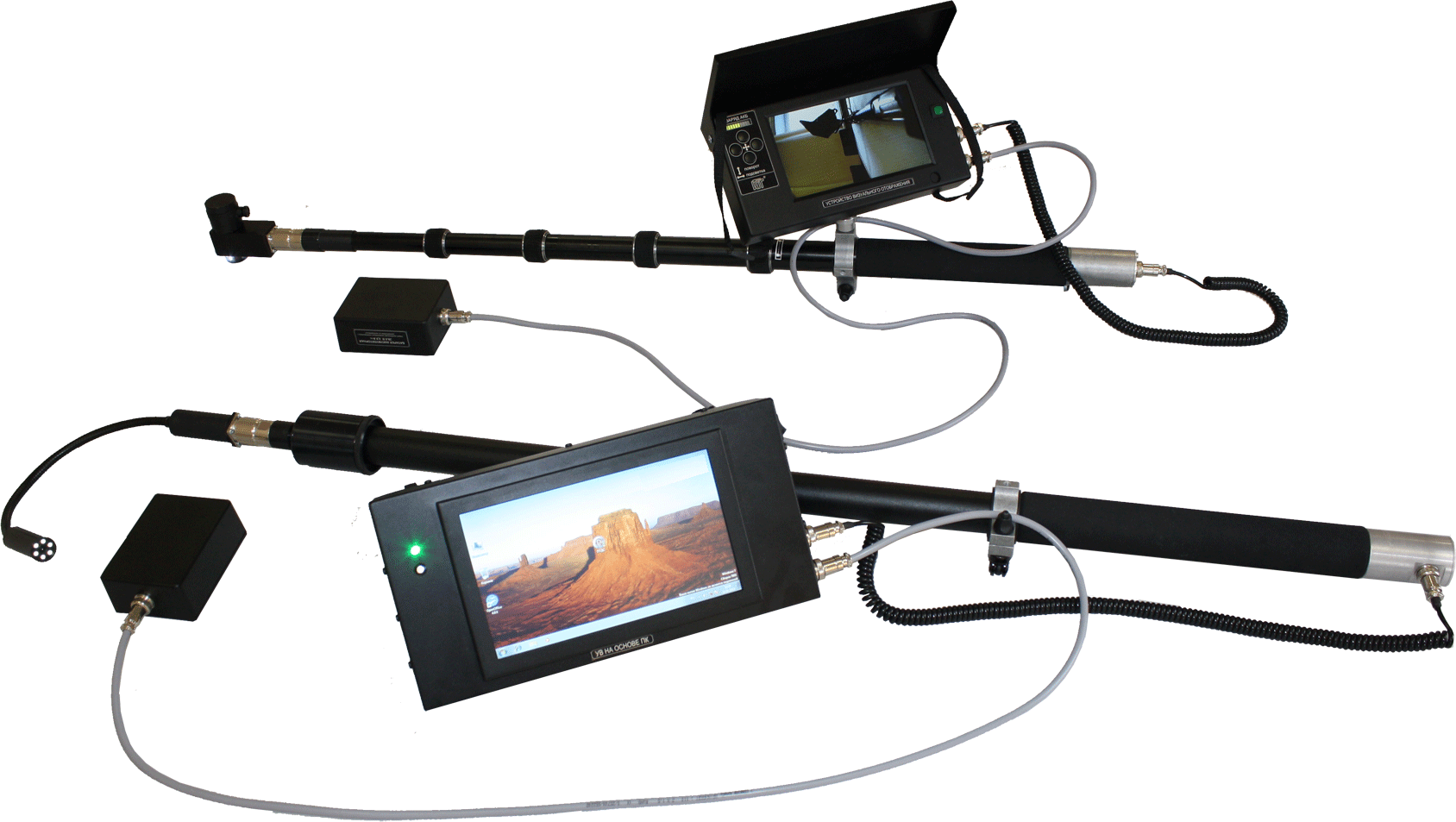

Приборы серии ПТСД КТС «Авиатор», состоящие из набора телескопических штанг различной длины, набора поворотных узлов и двух устройств видеонаблюдения, одно из которых на базе персонального компьютера с операционной системой Windows:

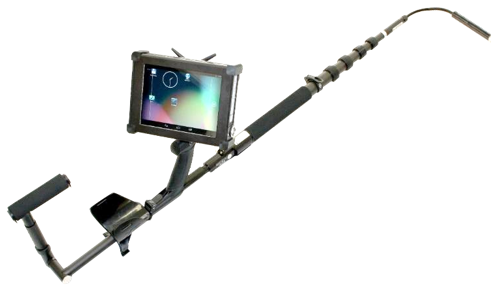

Приборы серии КТС «Спрут», одна из новинок рынка досмотровой техники – лидер сегмента ПТСД в 2015 году, базирующиеся на беспроводных технологиях с устройствами видеонаблюдения на базе Android.

Представленные досмотровые системы построены по следующему принципиальному алгоритму:

• Фиксация видеоизображения
• Передача сигнала по проводу или радиоканалу
• Воспроизведение полученного сигнала на экране монитора

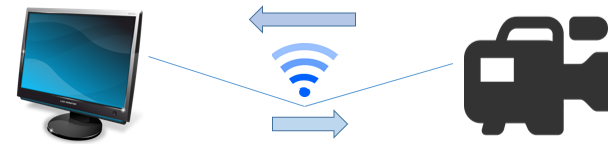

Общая схема передачи данных:

Как реализована передача данных?

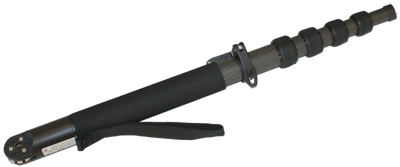

Фото- или видеоизображение захватывается видеокамерой, закрепленной на удлинительном элементе. Удлинительный элемент представляет собой прочную телескопическую штангу, изготовленную из алюминия или карбона с выдвижными фиксируемыми секциями различной длины.

Камера может быть закреплена к удлинительному элементу стационарно или через разъём на механическом поворотном узле, управляемым вручную или дистанционно, в зависимости от модели устройства.

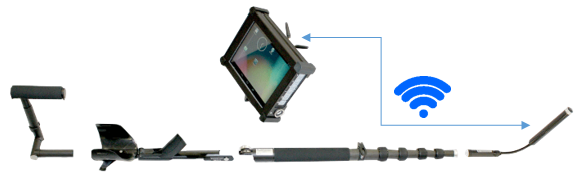

При съёмке любой из представленных видеокамер с насадками сигнал передается по магистральному кабелю, проходящему внутри штанги или по радиоканалу (беспроводной режим 2.4 ГГц, 5.8 ГГц).

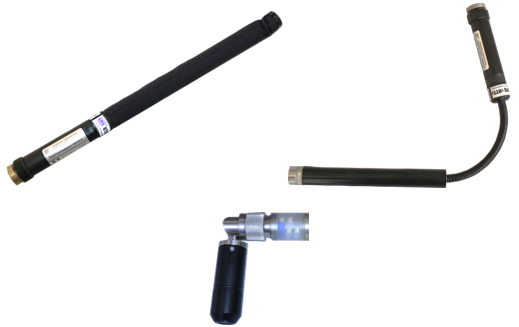

Вариативность насадок позволяет применять прибор при выполнении различных задач. Например, если необходимо заглянуть в технологическую нишу или отсек, за угол или в дымоход – удобно использовать камеру со сверхширокоугольным объективом на гибкой стойке.

Если производить осмотр большой ниши или пространства сквозь небольшое отверстие без возможности перемещения оператора в стеснённом пространстве, то удобно использовать камеру на эндоскопической насадке, поворотом которой можно дистанционно управлять в двух взаимно перпендикулярных плоскостях.

Одной из удобных и востребованных функций досмотровых систем является удалённый видеоконтроль. Функция позволяет удалённо наблюдать за осматриваемым объектом через монитор с большей диагональю в стационарном пункте видеонаблюдения, посредством раций корректировать ход осмотра и оперативно реагировать при возникновении внештатных ситуаций.

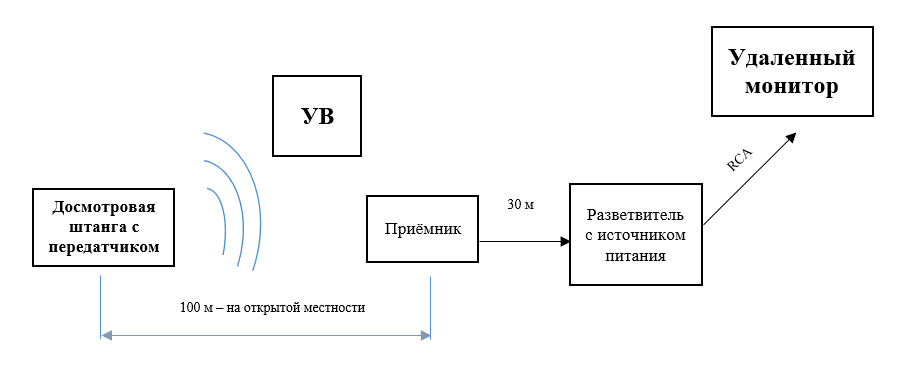

Применение удалённого видеоконтроля осуществляется с использованием приемника ТВ сигнала, установленного на 30-ти метровом коаксиальном кабеле. Для того чтобы использовать удаленный видеоконтроль, необходимо осуществить подключение нижеперечисленных элементов ПТДС согласно схеме.

Приёмник размещается в пределах 100 метров от передатчика ТВ сигнала на открытой местности (при использовании в помещении расстояние сокращается). Далее коаксиальный кабель (30 метров) прокладывается к оборудованному месту и с распределителя видеосигнала через RCA-переходник подключается к удаленному монитору.

После выполнения вышеперечисленных операций в ходе применения ПТДС, одновременно, будет осуществляться передача ТВ сигнала и на УВ, и на удаленный монитор стационарного поста или мобильного пункта контроля.

Как говорилось выше, сигнал с фото- /видеоизображением передается на «монитор» – устройство визуального отображения информации. Однако у данного класса устройств понятие «монитор» является условным. Монитором могут выступать смартфон – как из комплекта ПТСД, так и стороннее устройство, например, промышленные планшетные пыле- и влагозащищённые компьютеры, портативные видеоочки, удалённые стационарные мониторы и видео панели.

Такие возможности позволяют использовать эту систему как обычным гражданским лицам для досмотра дымоходов, обследования состояния кровли крыш домов, обследования сантехники в подвалах, так и государственным и частным организациям в своих целях (охранных, силовых, антитеррористических).

Рассмотрим, что же входит в комплект поставки телевизионных систем.

В общую комплектность «Кальмар» и «Спрут», как правило входят:

• Одна или две камеры на поворотных узлах различного типа (жесткий поворотный узел, электромеханический поворотный узел, эндоскоп, гибкая стойка).
• Набор досмотровых штанг с различными диапазонами длины [от 60 до 600 см].
• Устройства визуального отображения (защищённые мониторы и планшетные компьютеры как на базе проприетарного программного обеспечения, так и на базе общедоступных систем семейства Windows, Linux, Android).
• Питающие элементы (АКБ) и аксессуары к ним.
• Вспомогательное оборудование (держатели и упоры, вспомогательные кронштейны, разгрузочные системы и ремни).
• Периферийное оборудование (фонари, карты памяти).
• Запасные инструменты и принадлежности (отвертки, АКБ, средства ухода и очистки).
• Комплект документов с инструкцией.
• Компоненты тары (чехлы и кейсы для переноски и транспортирования).

Комплектность всегда может быть скорректирована под конкретный запрос заказчика, она может быть расширена и представлена с дополнительными модулями или вспомогательными опциями.

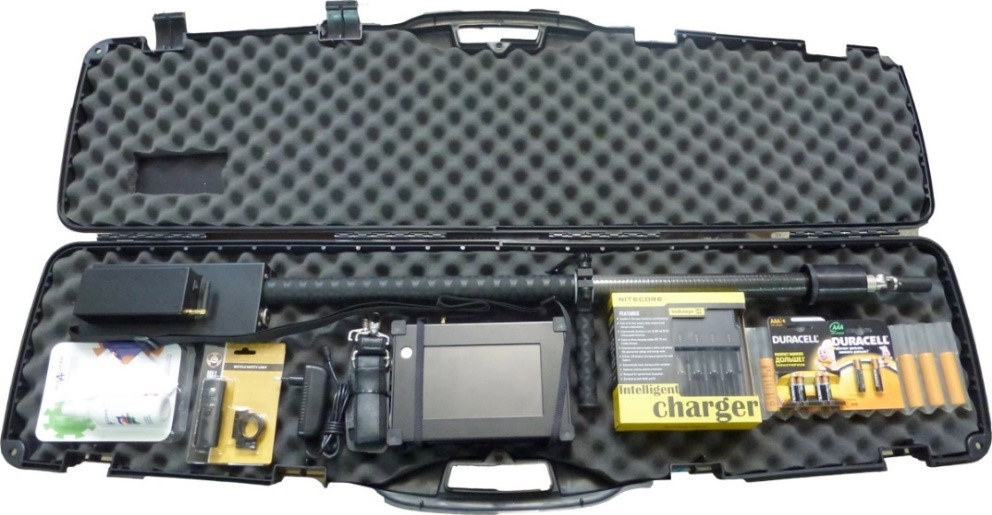

Укладка ПТДС КТС Спрут:

Укладка ПТДС КТС Кальмар

По сути то, что находится в кейсе является исчерпывающим набором для работы в любых условиях: будь то городские «джунгли» (включая оперативную работу в самих зданиях и сооружениях), полевые условия (горы, лесные массивы), контрольные пункты (КПП, въезды, заставы, ж/д пути, аэропорты), контроль движимого имущества (самолёты, поезда, морские и речные суда, автомобильный транспорт). Обследование трубопроводов, цистерн, отсеков, предназначенных для хранения продукции в твердом и жидком виде, в том числе сельхозпродукции, химических реагентов и веществ.

В обозримом будущем портативные телевизионные системы досмотра будут технологически эволюционировать и находить своё применение у различных правительственных и частных организаций, а также у населения в хозяйственных целях. В этой связи ожидается сегментация продукта по различным ценовым категориям. Это позволит сделать доступным продукт для различных пользователей и определить функции для конкретного круга задач.
