Описание серии КТС "Кальмар"

Портативные телевизионные досмотровые системы обеспечивают:

  • досмотр всех типов транспорта внутри и снаружи
  • осмотр труднодоступных мест на удалении до 5 м
  • обнаружение контрабанды в режиме реального времени
  • автономную работу от сменных АКБ до 12 часов
  • осмотр ниш, полостей, пустот, проемов и др.

Прочность, надежность и влагоустойчивость

КТС “Кальмар” изготавливается из прочных материалов и работает в любых погодных условиях при температуре от минус 40 до 50 C°

Мобильность и универсальность

КТС “Кальмар” разворачивается в течение 3-5 минут, работает от сменных аккумуляторов 4-8 часов и легко настраивается под разные условия применения

Назначение портативных досмотровых систем “Кальмар”

КТС “Кальмар” позволяет осматривать любые транспортные средства, здания и сооружения в целях обнаружения скрытых предметов и визуальной оценки состояния узлов и агрегатов с возможной трансляцией изображения на удаленный монитор

Осмотр труднодоступных мест

Камера на телескопической штанге позволяет осмотреть любые транспортные средства и помещения на расстоянии до 5 метров от пользователя

Удобство и простота эксплуатации

Дистанционно поворачиваемая камера и светодиодная подсветка упрощают задачу визуальной оценки обнаруженного объекта

Запись и хранение изображений

Устройства видеоотображения позволяют сохранять изображения для их последующего анализа и передачи

Популярные модели КТС "Кальмар"


МодельКраткие характеристикиСтоимость
камера с подсветкой; штанга 1,8м; монитор 5"; t+450от 180 000 ₽
камера с подсветкой; штанга 4,3м; монитор 7"; t+45-20от - ₽
камера с подсветкой; штанга 1,8; монитор 5"; дистанционное управление камерой; t+45-20от - ₽
камера с подсветкой; штанга 1,8м; монитор 7"; t+45-40от - ₽
камера с подсветкой; штанга 1,8м; монитор 5"; удаленный контроль; t+45-40от - ₽
камера с подсветкой; штанга 4,3м; монитор 7"; дистанционное управление камерой; t+45-40от - ₽
2 камеры с подсветкой; 2 штанги 0,7м и 1,8м; 2 монитора 5" и 7"; дистанционное управление камерой; t+45-20от - ₽
2 камеры с подсветкой; 3 штанги 0,7м, 1,8м, 4,3м; провод 5м; 2 монитора 5" и 7"; дистанционное управление камерой; t+45-20от - ₽
2 камеры с подсветкой; 3 штанги 0,7м, 1,8м, 4,3м; провод 5м; 2 монитора 5" и 7"; дистанционное управление камерой; t+45-40от - ₽
3 камеры с подсветкой; 3 штанги 0,7м, 1,8м и 4,3м; провод 5м; 3 монитора 5" 7" и 8"; t+45-40от - ₽


Портативные телевизионные досмотровые системы

Комплекты технических средств “Кальмар”



Портативные телевизионные досмотровые системы комплекты технических средств серии “Кальмар” (далее - КТС “Кальмар”) - это устройства для визуального обследования труднодоступных мест и оценки обстановки из укрытий.

С помощью КТС “Кальмар” можно осматривать полости и ниши на удалении до 5 метров, например, при досмотре транспортных средств, зданий и помещений с целью обнаружения скрытых предметов или оценки обстановки в ходе выполнения поисково-спасательных мероприятий.

КТС “Кальмар” подходит для применения в федеральных структурах, на режимных объектах, контрольно-пропускных пунктах, складах, ангарах и других объектах, где требуется обеспечение комплексной безопасности.

КТС “Кальмар” может применяться в таможенном деле, при обеспечении общественной безопасности, ликвидации последствий чрезвычайных ситуаций, проведении спасательных операций, в коммунальном хозяйстве, а также в военном деле и специальных областях применения.

Основные преимущества КТС “Кальмар”:

  • вынос камеры на расстояние от 1 до 6 метров
  • фиксация любой длины штанги в этом диапазоне
  • пыле и влагозащищенное исполнение
  • сохранение и передача видеоинформации
  • широкий угол обзора камеры
  • дистанционное управление камерой и подсветкой
  • дублирование видеоизображение на второй, удаленный до 100 м монитор, например, расположенный в помещении контрольно-пропускного пункта

Принцип действия КТС “Кальмар” заключается в трансляции видеоизображения на монитор с камеры, вынесенной на расстояние до 5 метров от пользователя.

Управляемая дистанционно или вручную камера, закрепленная на удлинительном элементе, фиксирует видеоизображение и по проводам передает его на устройство отображения и (опционально) на удаленный монитор.

Удлинительный элемент - это прочная алюминиевая или карбоновая телескопическая штанга с фиксаторами и кабелем внутри.

Существует четыре вида удлинительных элементов:

НаименованиеДлина в сложенном состоянии, смДлина в разложенном состоянии, см
Короткий удлинительный элемент (КУЭ)4070
Короткая досмотровая штанга (КДШ)65180
Удлиненная досмотровая штанга (УДШ)125440
УДШ+130550
Примечание: значения длин могут варьироваться в пределах ±15 см

КТС “Кальмар” может быть изготовлен с опцией двойного контроля. Опция “двойной контроль” - это дублирование видеосигнала с камеры на второй монитор, расположенный в помещении.

Двойной контроль заключается в одновременной трансляции видеоизображения на монитор пользователя и на монитор, расположенный на удалении до 100 м, например, в помещении контрольно-пропускного пункта (КПП). Данная опция повышает уровень безопасности и минимизирует риски за счет обеспечения возможности дежурному смены не только наблюдать из защищённого объекта, но и корректировать ход осмотра и оперативно реагировать на внештатные ситуации.

Схема эксплуатации КТС “Кальмар-3217У”

Основные технические данные


ХарактеристикаЗначение
Параметры съемных камер с подсветкой и поворотным узлом- разрешение от 640х480
- угол обзора от 90°
- чувствительность от 0,01 Лк
- светодиодная или инфракрасная подсветка
- дистанционное или ручное управление
- проводной способ передачи данных
Параметры удлинительных элементов, обеспечивающих вынос камеры на переменную длину- длина от 30 до 550 см
- телескопический тип сборки
- масса от 0,8 до 1,7 кг
Параметры устройств видеоотображения- разрешение от 640х480
- диагональ экрана от 5” до 8”
- соотношение сторон 16:9
- яркость от 300 кд/м2
- наличие фото и видеорегистратора
- питание от встроенных и внешних аккумуляторных батарей
- возможность работы от внешних источников тока
Хранение и отображение результатов контроля и информации об использованииОбеспечивается
Максимальная/минимальная дальность наблюдения (в условиях освещённости до 0,5 Люкс)От 0,2 до 12 м
Телесный угол обзора камеры КТС с учетом вращения4π стерадиан (cp) - полный телесный угол
Рабочий диапазон температур эксплуатацииот минус 40 до 50 ºС
Класс влагозащищенностиот IP64
МассаКДШ + УВ7” + АКБ - до 4 кг
УДШ + УВ8” + АКБ - до 5 кг
КТС в кейсе с учётом ЗИП - до 30 кг
Размеры транспортной тарыдо 140×60×25 см (ДхШхВ)

Пример комплектности КТС "Кальмар-230М"

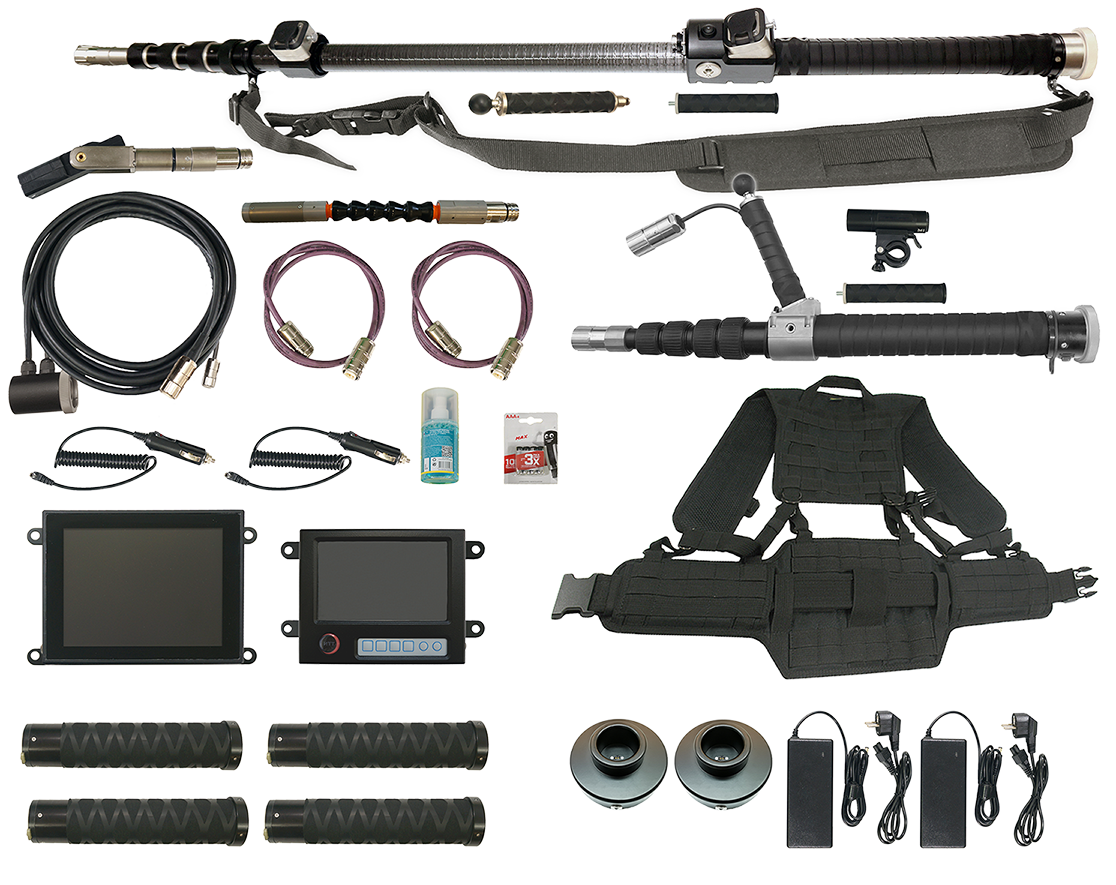

Пример комплектности КТС “Кальмар” 7767М

Комплектность


НаименованиеКол-во
Камера с подсветкой на шарнирно-трубчатом и/или электромеханическом поворотном узле1
Компактный удлинительный элемент и /или
Короткая досмотровая штанга и /или
Удлинённая досмотровая штанга
1
Устройство видеоотображения 5” и /или 7” и /или 8”1
Комплект дополнительного оборудования1
Комплект ЗИП-О1
Комплект эксплуатационной документации1
Транспортная тара1


Пример укладки КТС “Кальмар” 7767М

  1. Примечание: представленная на сайте ittspb.com информация, включая цены и значения, носит исключительно информационный характер и ни при каких условиях не являются публичной офертой; при оформлении заказа по согласованию сторон внешний вид изделий, технические характеристики и комплектность могут быть изменены; подробные характеристики стандартных моделей продукции и их модификаций возможно запросить у специалистов ООО “ИТТ”.
