Адаптация устаревших концептуальных решений ПТДС под современные требования безопасности

В целях обеспечения безопасности, охраны жизни и здоровья посетителей, обслуживающего персонала и персонала охраняемых режимных объектов, предотвращения возможных попыток захвата охраняемых объектов и других актов незаконного вмешательства в деятельность предприятий преступных элементов, а также незаконного провоза оружия, боеприпасов, взрывчатых, отравляющих, легковоспламеняющихся и других опасных веществ и предметов, запрещенных к перевозке на охраняемую территорию по условиям службы безопасности, необходимо проведение оперативного контроля.

Портативная телевизионная досмотровая система (ПТДС) комплект технических средств (КТС) "Кальмар" разрабатывалась в 2009 году для обеспечения проведения оперативного контроля труднодоступных и скрытых мест внутри и снаружи в грузах и контейнерах, а также внутри и снаружи транспортных средств, в том числе автомобильного, железнодорожного, воздушного, морского и речного транспорта в любое время года при различных погодных условиях и освещенности с целью обнаружения и визуального обследования посторонних скрытых предметов (незаконных вложений).

По прошествии восьми лет, вследствие прогресса на промышленном рынке, разработчики пересмотрели концепцию ПТДС, обновили элементную базу и утвердили новый состав изделий. Так, например, в предыдущей версии КТС «Кальмар-211» в состав комплекта не включался дублирующий монитор для второго видеосигнала, согласно новой концепции монитор включен в состав КТС и более того, на этапе формирования заказа появилась возможность выбирать конкретные показатели и характеристики.

Например, удаленный монитор, проецирующий видеоизображение с видеокамеры на штанге, может обладать разной диагональю экрана от 7” до 19”. С помощью квадратора можно «разбивать» рабочую область экрана на 2, 4 и более областей для отображения видеосигнала со второго устройства (опционально), также поступающий видеосигнал можно записывать на внешний носитель. В случаях, когда удаленный монитор не нужен, по причине его наличия у заказчика, то он может быть исключен из состава КТС.

Таким образом, КТС «Кальмар-211» 2017 года выпуска помимо перечисленных возможностей обеспечивает функцию двойного контроля (функция дублирования видеосигнала). Двойной контроль заключается в одновременной трансляции видеоизображения на монитор, расположенный на досмотровой штанге, и на монитор, расположенный на удалении до 100 м, например, в помещении контрольно-пропускного пункта (КПП) (Рисунок 1). КТС также позволяет проводить осмотры помещений через окна и технологические отверстия в офисных и промышленных зданиях, сооружениях и ангарах с целью проверки причин срабатывания сигнализации, посторонних шумов или при наличии подозрительных объектов.

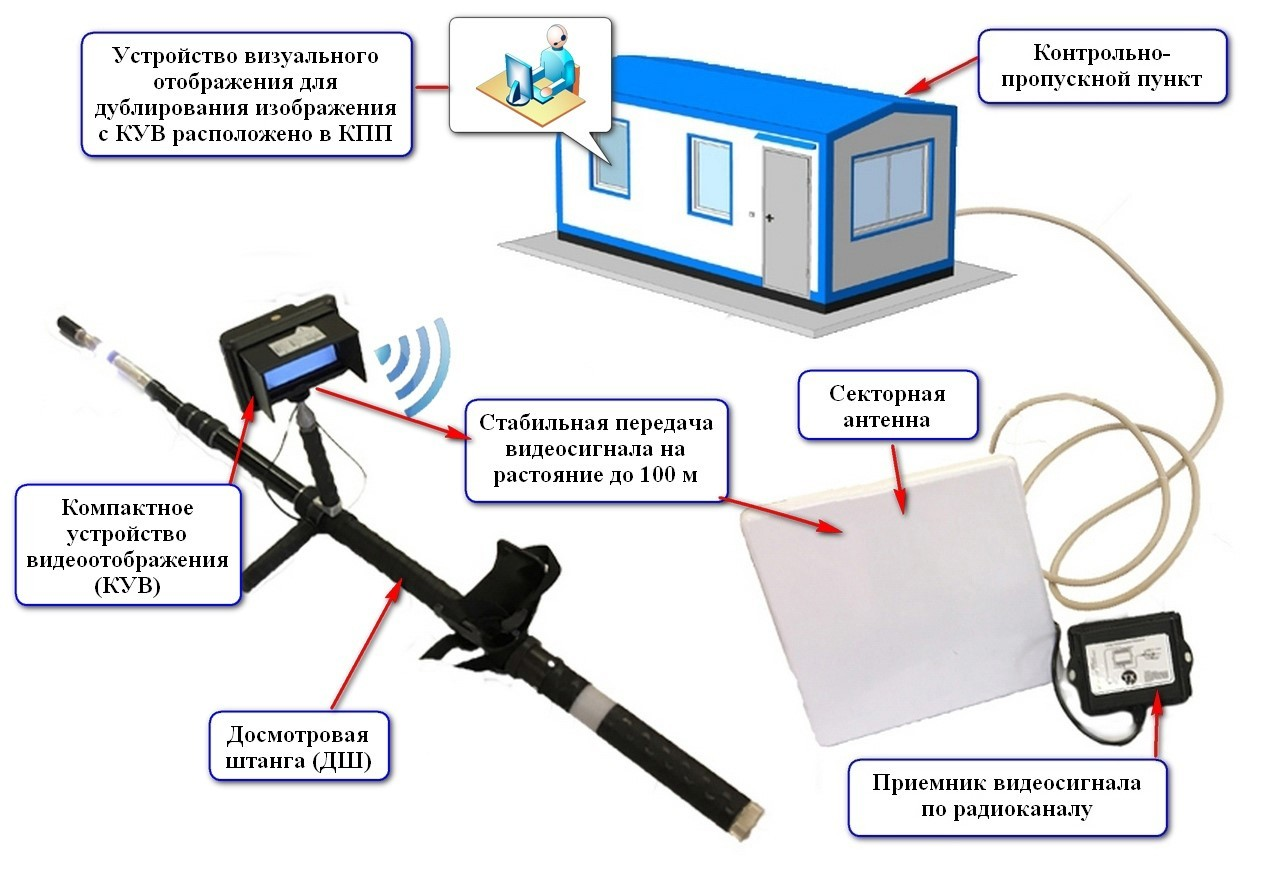

Функциональная схема КТС Кальмар-211


Рис. 1 – Функциональная схема КТС «Кальмар-211»


КТС «Кальмар-211» является унифицированным оперативно-техническим устройством, представляет собой техническое средство, позволяющее оперативно изменять свою конфигурацию в зависимости от решаемых задач при осмотре труднодоступных мест и в базовой комплектации состоит из:

  • телескопического удлинительного элемента;

  • двух устройств визуального отображения;

  • цветной телевизионной камеры высокого разрешения и чувствительности со встроенной светодиодной подсветкой на поворотном узле;

  • блоков приёма и передачи видеосигнала на удалённый (до 100) монитор в КПП или другом помещении;

  • дополнительных приспособлений, комплекта ЗИП, эксплуатационной документации и кейса для укладки, переноски и хранения КТС.

Концептуальная модель – прообраз современного КТС иллюстрирует рисунок 2, на котором представлена лишь основная составляющая комплекта - досмотровая штанга с установленной на неё камерой, компактным монитором, блоком с аккумуляторными батареями и локтевым упором.

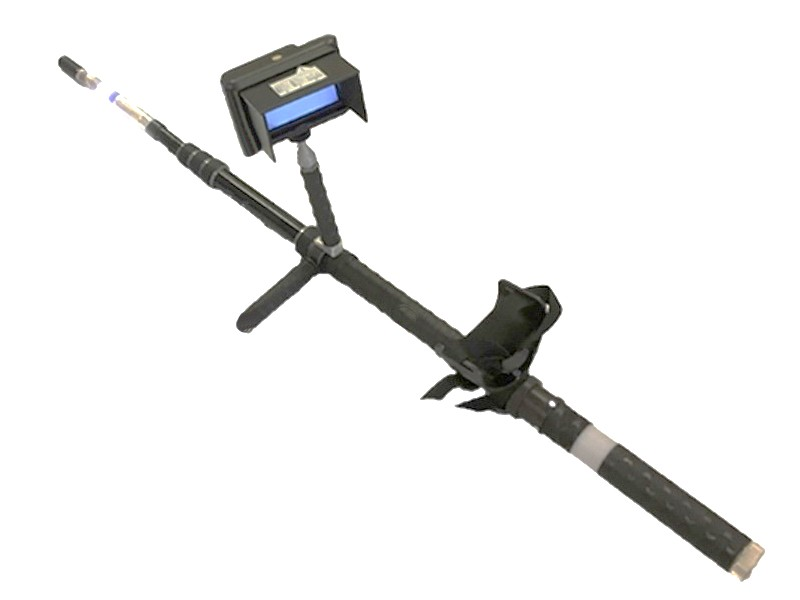

Досмотровая штанга КТС Кальмар-211


Рис. 2 – Досмотровая штанга КТС «Кальмар-211»


В общем виде комплектность КТС «Кальмар-211» отражена в таблице 1.


Таблица 1 - Пример комплектности  КТС «Кальмар-211»




п/п

Наименование

Ед. изм.

Кол-во


ПТДС КТС «Кальмар-211» в составе:

к-т

1

1

Удлинительные элементы в составе:



1.1

- короткая телескопическая досмотровая штанга (КДШ) с аккумуляторным отсеком

шт.

1

2

Устройства визуального отображения в составе:



2.1

2.2

- компактное устройство видеоотображения (КУВ) с передатчиком видеосигнала;

- устройство видеоотображения (УВ) с подставкой;

шт.

шт.

1

1

3

Телевизионные камеры (ТВК) с подсветкой и поворотными узлами  в составе:



3.1

- съёмная ТВК с подсветкой и механическим узлом поворота

шт.

1

4

Источники питания  в составе:



4.1

4.2

4.3

- аккумуляторная батарея (АКБ);

- сетевой источник питания УВ (импульсный БП);

- батарейки для фонаря внешней подсветки.

шт.

шт.

к-т.

1

1

1

5

Приспособления  в составе:



5.1

5.2

5.3

5.4

5.5

5.6

- приемник сигналов с блоком питания на кабеле для передачи сигнала на УВ;

- секторная панельная антенна;

- рукоятка с наклонным креплением под КУВ;

- локтевой упор;

- фонарь внешней подсветки;

- ремень подвески для КДШ.

шт.

шт.

шт.

шт.

шт.

шт.

1

1

1

1

1

1

6

ЗИП-О  в составе:



6.1

6.2

6.3

- АКБ;

- батарейки для фонаря подсветки;

- комплект протирочный.

шт.

к-т.

шт.

1

1

1

7

Эксплуатационная документация  в составе:



7.1

7.2

7.3

7.4

7.5

7.6

- руководство по эксплуатации (РЭ);

- руководство пользователя (РП);

- формуляр на изделие (ФО);

- ведомость эксплуатационных документов (ВЭ);

- фонарь внешней подсветки;

- ведомость ЗИП-O (ЗИ).

экз.

экз.

экз.

экз.

экз.

экз.

1

1

1

1

1

1

8

Сертификационная документация  в составе:



8.1

8.2

8.3

- сертификат соответствия (приложение к РЭ);

- декларация о соответствии (приложение к РЭ);

- экспертное заключение (приложение к РЭ).

экз.

экз.

экз.

1

1

1

9

Транспортная тара  в составе:



9.1

- кейс укладочный.

шт.

1

10

Опции (за дополнительную плату, включаются в состав по согласованию сторон):



10.1

10.2

10.3

10.4

10.5

10.6

- ТВК с инфракрасной подсветкой и механическим поворотным узлом;

- ТВК со светодиодной подсветкой и шарнирно-трубчатым поворотным узлом;

- ТВК с инфракрасной подсветкой и шарнирно-трубчатым поворотным узлом;

- модуль видео регистрации;

- квадратор с функцией видеозаписи;

- расширенный комплект для работы на двух постах с одним КПП.

шт.

шт.

шт.

шт.

шт.

шт.

1

1

1

1

1

1


Основные технические данные и характеристики КТС «Кальмар-211» отражает таблица 2.

Таблица 2 - Пример основных технических данных КТС «Кальмар-211»



п/п

Наименование параметра

Величина параметра

1

Параметры удлинительных элементов, обеспечивающих вынос камеры на переменную длину


1.1

Короткая досмотровая штанга (КДШ):


1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.1.7

1.1.8

- минимальная длина (сложенные секции), см

- максимальная длина (полностью выдвинутые секции), см

- диаметр последней секции с разъёмом, мм

- тип сборки

- тип фиксации секций

- способ передачи сигналов к КУВ

- степень защиты оболочки, не ниже

- масса, не более, кг

70 (±10)

185 (±10)

28 (±5)

Телескоп

Повортная муфта

Проводной

IP 64

0,7

2

Параметры устройств видеоотображения (УВ)


2.1

Компактное устройство видеоотображения (КУВ):


2.1.1

2.1.2

2.1.3

2.1.4

2.1.5

2.1.6

2.1.7

2.1.8

2.1.9

2.1.10

2.1.11

2.1.12

- разрешение, не менее, точек

- размер диагонали, не менее, дюймов

- соотношение сторон экрана

- яркость, не менее, кд/м2

- физические размеры (длина, ширина, высота), не более, мм

- функция видеорегистрации

- разрешение записываемых видеокадров, не менее, точек

- длительность записи мультимедийной информации, не менее, час

- запись видеоинформации на внешние накопители

- возможность работы от внешних источников питания 12В

- степень защиты оболочки, не ниже

- масса, не более, кг

640х480

5

16:9

300

165х115х70

Опционально

Опционально

Опционально

Опционально

Есть

IP 64

0,7

2.2

Устройство видеоотображения (УВ):


2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.2.6

2.2.7

2.2.8

2.2.9

2.2.10

2.2.11

2.2.12

- разрешение, не менее, точек

- размер диагонали, не менее, дюймов

- соотношение сторон экрана

- яркость, не менее, кд/м2

- физические размеры (длина, ширина, высота), не более, мм

- функция видеорегистрации

- разрешение записываемых видеокадров, не менее, точек

- длительность записи мультимедийной информации, не менее, час

- запись видеоинформации на внешние накопители

- возможность работы от внешних источников питания 12В

- степень защиты оболочки, не ниже

- масса, не более, кг

640х480

7

16:9

300

240х185х70

Опционально

Опционально

Опционально

Опционально

Есть

IP 64

1,2

3

Параметры телевизионных камер (ТВК) с подсветкой на поворотном узле


3.1

ТВК на механическом поворотном узле:


3.1.1

3.1.2

3.1.3

3.1.4

3.1.5

3.1.6

3.1.7

- диаметр защитного модуля ТВК, не более, мм

- жесткая фиксация угла поворота ТВК

- угол обзора ТВК, не менее

- чувствительность ТВК, не более, Люкс

- разрешающая способность видеотракта, не менее, ТВЛ

- телесный угол обзора оптико-электронного тракта КТС, стерадиан

- угол обзора, относительно оси ДШ, не менее, град

27

Обеспечивается

96°

0,05

420

130°

4

Общие параметры КТС


4.1

Вид соединения КДШ и КУВ

Проводное

4.2

Дальность передачи видеосигнала до УВ на открытой местности, м

До 100

4.3

Частотный диапазон передачи сигналов, ГГц

2,4 - 5,8 (±0,1)

4.4

Эффективное расстояние наблюдения при хорошем освещении, м

0,4 - 20

4.5

Эффективное расстояние наблюдения в полной темноте, м

0,4 - 2

4.6

Способ индикации разряда АКБ

Световая индикация

4.7

4.7.1

4.7.2

4.7.3

Время:

- непрерывной работы от штатных АКБ, не менее, час

- подготовки КТС к работе, не более, мин

- свертывания КТС в транспортное положение, не более, мин


8

1

3

4.8

4.8.1

4.8.2

Масса:

- в рабочем положении (КДШ + КУВ + АКБ), не более, кг

- в транспортной таре с учётом ЗИП, не более, кг


3,5

17

4.9

Диапазон рабочих температур, °С

От минус 30 до +50


Примечание: допускаются изменения параметров, не ухудшающие эксплуатационные характеристики изделия.


Необходимость включения в состав КТС «Кальмар-211» опций и их стоимость зависят от конкретных условий эксплуатации и согласуются отдельно.


Стоимость одного КТС «Кальмар-211» зависит от конечной, согласованной на этапе формирования заказа, комплектации и характеристик отдельных элементов ПТДС.

Стоимость партии КТС «Кальмар-211» зависит от сроков изготовления, количества штук в одном заказе и уточняется в коммерческом предложении, формирующимся на основании официального запроса по электронной почте office@ittspb.com или факсу.

Срок поставки согласовывается при подписании договора.

Подводя итог, следует отметить, что поскольку представленное изделие разрабатывается, производится и собирается квалифицированным персоналом ООО «ИТТ» с привлечением сторонних предприятий и организаций г. Санкт-Петербурга, то при возникновении необходимости консультирования, адаптации или изменения конфигурации изделий под какие-либо конкретные условия мы всегда открыты к конструктивному диалогу и взаимовыгодному сотрудничеству для принятия обоюдовыгодных решений, удовлетворяющих все стороны.
