КТС «Кальмар 3217Y»

Хотите узнать стоимость?

Заполните все поля и мы с вами свяжемся

Описание КТС "Кальмар" 3217У

Портативная досмотровая система обеспечивает:

  • визуальный осмотр с функцией удаленного контроля
  • досмотр всех типов транспорта внутри и снаружи
  • осмотр труднодоступных мест на удалении до 2 м
  • обнаружение контрабанды в режиме реального времени
  • автономную работу от сменных АКБ до 12 часов
  • осмотр ниш, полостей, пустот, проемов и др.


Характеристики


ХарактеристикаЗначение
Удлинительные элементы- средний (60 / 180)
Мониторы- компактный (свыше 4" до 6" включительно)
Камеры- средняя (от 16 до 24)
Температурный диапазон- от минус 40°С до 45°С
Опции и приспособления- удаленный контроль


Прочность, надежность и влагоустойчивость

КТС “Кальмар” изготавливается из прочных материалов и работает в любых погодных условиях при температуре от минус 40 до 45 C°

Мобильность и универсальность

КТС “Кальмар” разворачивается в течение 3-5 минут, работает от сменных аккумуляторов 4-8 часов и легко настраивается под разные условия применения


Назначение портативных досмотровых систем “Кальмар” 3217У

КТС “Кальмар” 3217У позволяет осматривать любые транспортные средства, здания и сооружения в целях обнаружения скрытых предметов и визуальной оценки состояния узлов и агрегатов с трансляцией изображения на удаленный монитор, обеспечивая "правило двух лиц"

Осмотр труднодоступных мест

Камера на телескопической штанге позволяет осмотреть любые транспортные средства и помещения на расстоянии до 2 метров от пользователя

Удобство и простота эксплуатации

Камера с поворотным узлом и светодиодная подсветка упрощают задачу визуальной оценки обнаруженного объекта

Запись и хранение изображений

Устройства видеоотображения позволяют сохранять изображения для их последующего анализа и передачи

Портативные телевизионные досмотровые системы

Комплекты технических средств “Кальмар” 3217У

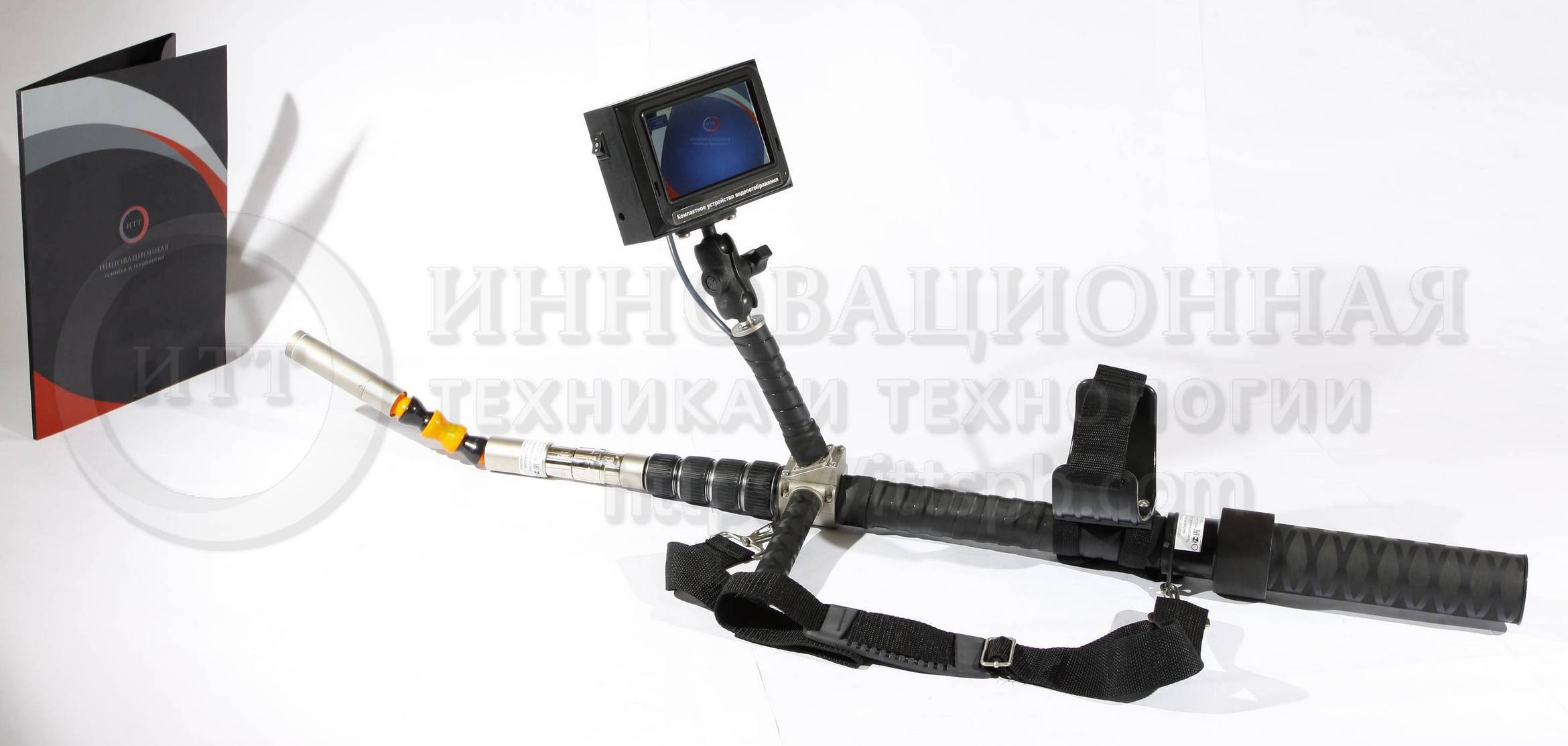

Внешний вид КТС "Кальмар" 3217У

Внешний вид КТС "Кальмар" 3217У

Портативные телевизионные досмотровые системы комплекты технических средств серии “Кальмар” (далее - КТС “Кальмар”) - это устройства для визуального обследования труднодоступных мест и оценки обстановки из укрытий.

С помощью КТС “Кальмар” 3217У можно осматривать полости и ниши на удалении до 2 метров, например, при досмотре транспортных средств, зданий и помещений с целью обнаружения скрытых предметов или оценки обстановки в ходе выполнения поисково-спасательных мероприятий.

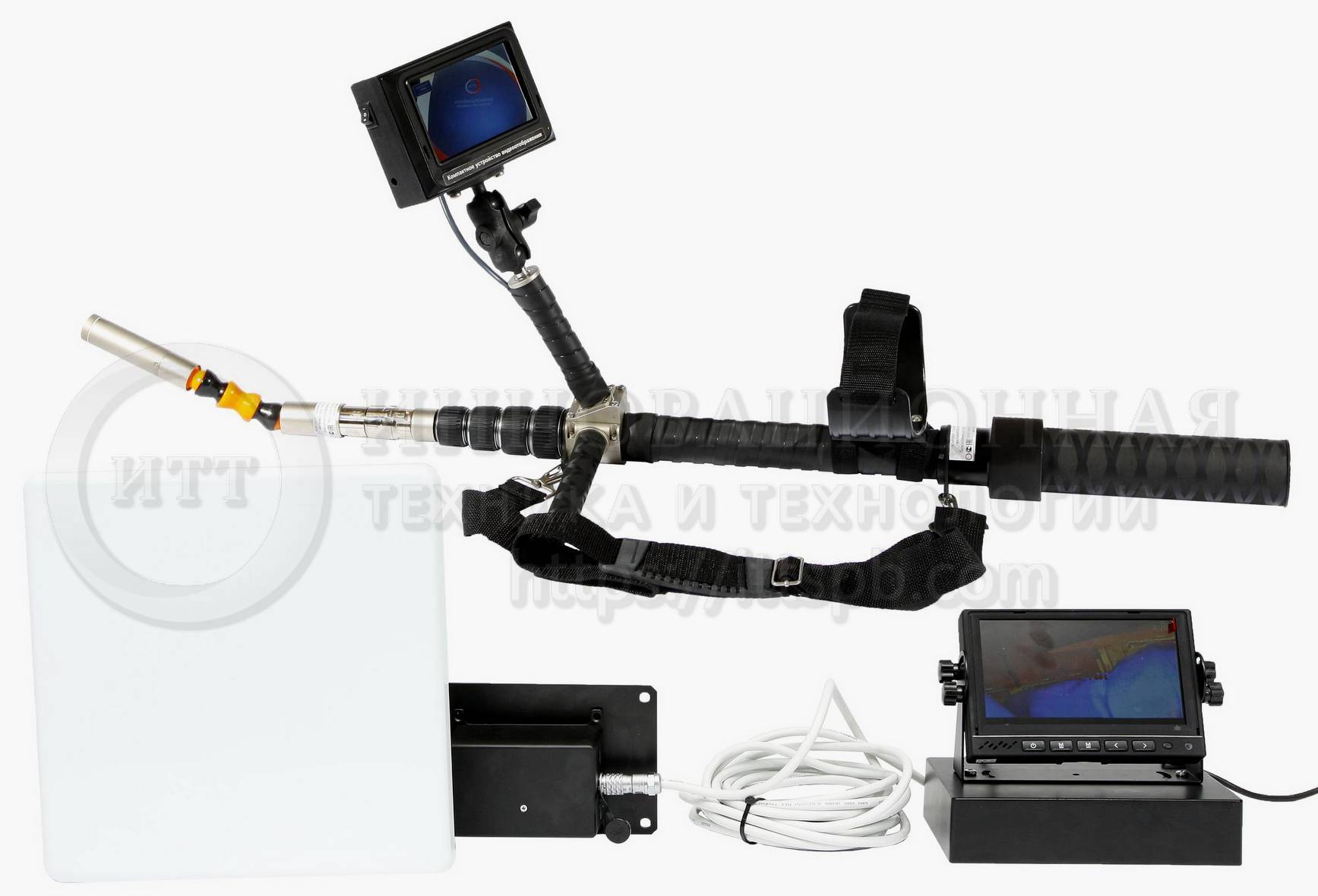

Внешний вид КТС "Кальмар" 3217

Внешний вид КТС "Кальмар" 3217

КТС “Кальмар” 3217У подходит для применения в федеральных структурах, на режимных объектах, контрольно-пропускных пунктах, складах, ангарах и других объектах, где требуется обеспечение комплексной безопасности.

КТС “Кальмар” 3217У может применяться на режимных охраняемых объектах, при обеспечении общественной безопасности, при ликвидации последствий чрезвычайных ситуаций, проведении спасательных операций, в коммунальном хозяйстве, в таможенном и военном деле, а также в других специальных областях применения.


Основные преимущества КТС “Кальмар” 3217У:

  • вынос камеры на расстояние от 1 до 2 метров
  • фиксация любой длины штанги в этом диапазоне
  • пыле и влагозащищенное исполнение
  • сохранение и передача видеоинформации
  • широкий угол обзора камеры
  • дублирование видеоизображения на второй, удаленный до 100 м монитор, например, расположенный в помещении контрольно-пропускного пункта (правило двух лиц)

Принцип действия КТС “Кальмар” 3217У заключается в трансляции видеоизображения с камеры, вынесенной на расстояние до 2 метров от пользователя, на монитор на штанге и на удалённый до 100м монитор.

Управляемая вручную камера, закрепленная на удлинительном элементе, фиксирует видеоизображение и по проводам передает его на устройство отображения, а по радиоканалу на удаленный монитор.

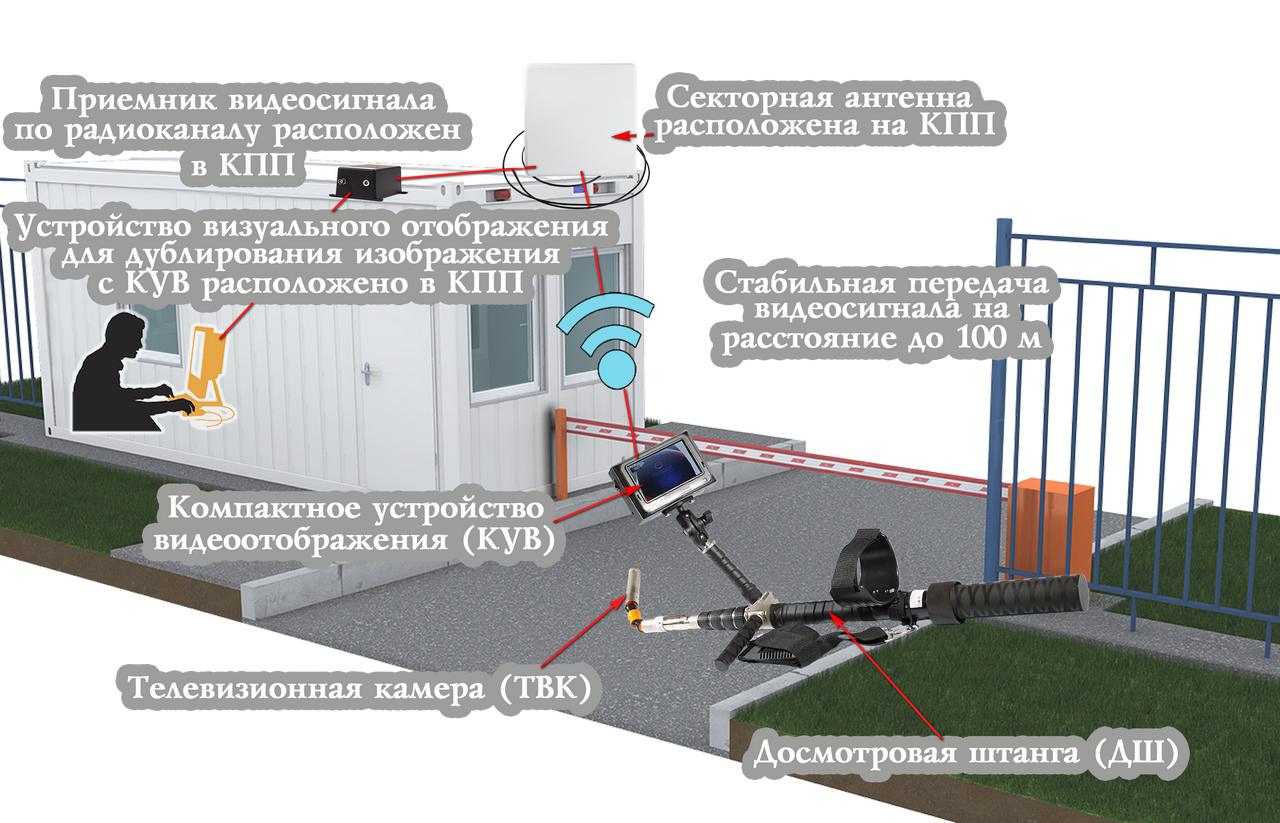

Схема эксплуатации КТС "Кальмар" 3217У

Схема эксплуатации КТС "Кальмар" 3217У

Удлинительный элемент - это прочная алюминиевая или карбоновая телескопическая штанга с фиксаторами и кабелем внутри.

Характеристики удлинительного элемента КТС "Кальмар" 3217У:

НаименованиеДлина в сложенном состоянии, смДлина в разложенном состоянии, см
Короткая досмотровая штанга (КДШ)65180
Примечание: значения длин могут варьироваться в пределах ±15 см

КТС “Кальмар” 3217У изготовлен с опцией двойного контроля, обеспечивающей выполнение "правила двух лиц". Опция двойной контроль - это дублирование видеосигнала с камеры на второй монитор, расположенный в помещении.

Двойной контроль заключается в одновременной трансляции видеоизображения на монитор пользователя и на монитор, расположенный на удалении до 100 м, например, в помещении контрольно-пропускного пункта (КПП). Данная опция повышает уровень безопасности и минимизирует риски за счет обеспечения возможности дежурному смены не только наблюдать из защищённого объекта, но и корректировать ход осмотра и оперативно реагировать на внештатные ситуации.



Основные технические данные


ХарактеристикаЗначение
Параметры съемных камер с подсветкой и поворотным узлом- разрешение от 640х480
- угол обзора от 90°
- чувствительность от 0,01 Лк
- светодиодная или инфракрасная подсветка
- ручное управление
- проводной способ передачи данных
Параметры удлинительных элементов, обеспечивающих вынос камеры на переменную длину- длина от 60 до 180 см
- телескопический тип сборки
- масса от 0,8 до 1,2 кг
Параметры устройств видеоотображения- разрешение от 640х480
- диагональ экрана от 5” до 8”
- соотношение сторон 16:9
- яркость от 300 кд/м2
- наличие фото и видеорегистратора
- питание от встроенных и внешних аккумуляторных батарей
- возможность работы от внешних источников тока
Хранение и отображение результатов контроля и информации об использованииОбеспечивается
Максимальная/минимальная дальность наблюдения (в условиях освещённости до 0,5 Люкс)От 0,2 до 12 м
Телесный угол обзора камеры КТС с учетом вращения4π стерадиан (cp) - полный телесный угол
Рабочий диапазон температур эксплуатацииот минус 40 до 45 ºС
Класс влагозащищенностиот IP64
МассаКДШ + УВ5” + АКБ - до 4 кг
КТС в кейсе с учётом ЗИП - до 20 кг
Размеры транспортной тарыдо 140×60×25 см (ДхШхВ)

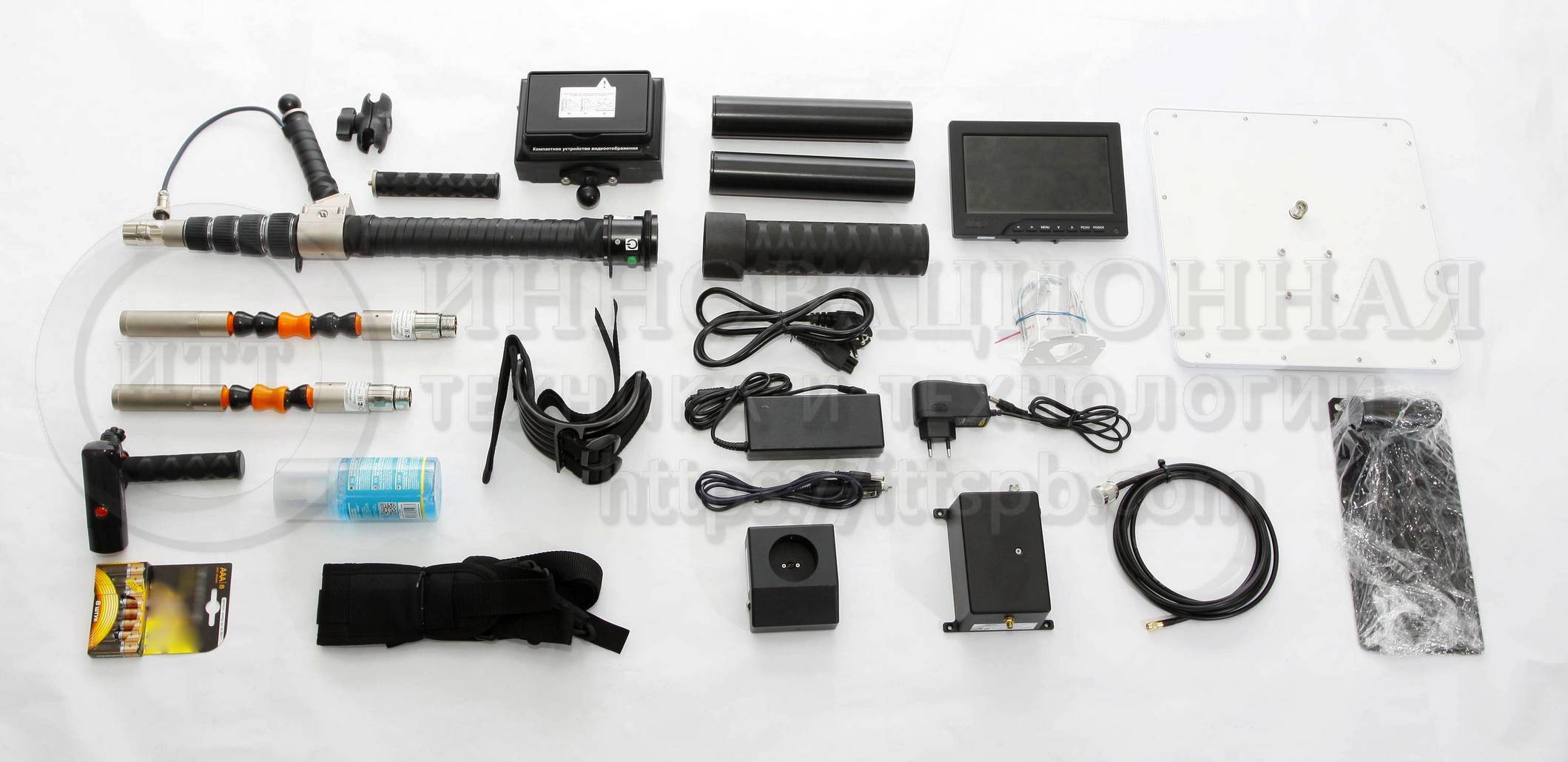

Пример комплектности КТС "Кальмар" 3217У

Пример комплектности КТС "Кальмар" 3217У


Комплектность


НаименованиеКол-во
Камера с подсветкой на шарнирно-трубчатом поворотном узле1
Короткая досмотровая штанга1
Устройство видеоотображения 5”1
Устройство видеоотображения 7”1
Комплект дополнительного оборудования1
Комплект ЗИП-О1
Комплект эксплуатационной документации1
Транспортная тара1

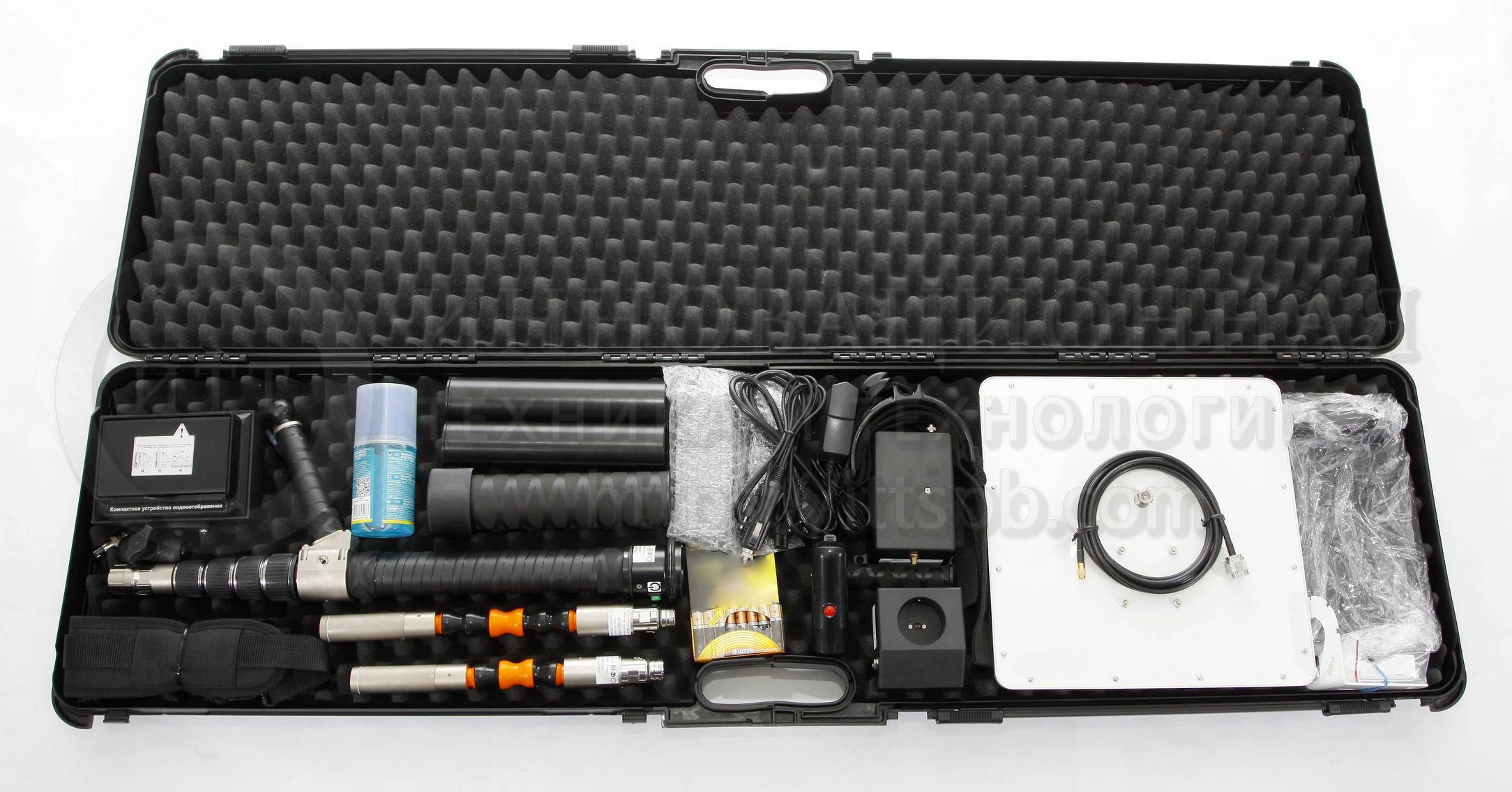

Пример укладки КТС "Кальмар" 3217У

Пример укладки КТС "Кальмар" 3217У
