Система досмотра днища «Краб» 1B

Хотите узнать стоимость?

Заполняя форму я даю согласие на обработку персональных данных

Описание СДА "Краб-1B":

  • постоянный и быстрый осмотр днища автотранспорта
  • обнаружение посторонних предметов в режиме реального времени
  • предотвращение диверсий и краж на охраняемых объектах
  • визуальная оценка состояния техники

Компактность и влагоустойчивость

Модуль видеофиксации изготовлен из легких материалов и работает в любых погодных условиях при температуре от минус 30 до 45C°

Мобильность и универсальность

Мобильный СДА “Краб” переносится в одном кейсе и разворачивается в течение 3-7 минут


Предназначение систем досмотра автотранспорта “Краб”

СДА «Краб-1B» обеспечивает автоматизированный досмотр днища транспортных средств после их проезда над цифровой камерой с последующим сохранением изображения для визуальной оценки на наличие посторонних предметов и состояния узлов и агрегатов

Осмотр каждой машины

При правильной организации движения автомобилей исключается возможность проезда без осмотра

Быстрая визуальная оценка

После проезда автомобиля над модулем видеофиксации сразу можно визуально оценить изображение

Библиотека образов

Программное обеспечение позволяет сохранять изображения для последующего их сопоставления и сравнения

Системы досмотра автотранспорта «Краб-1B»

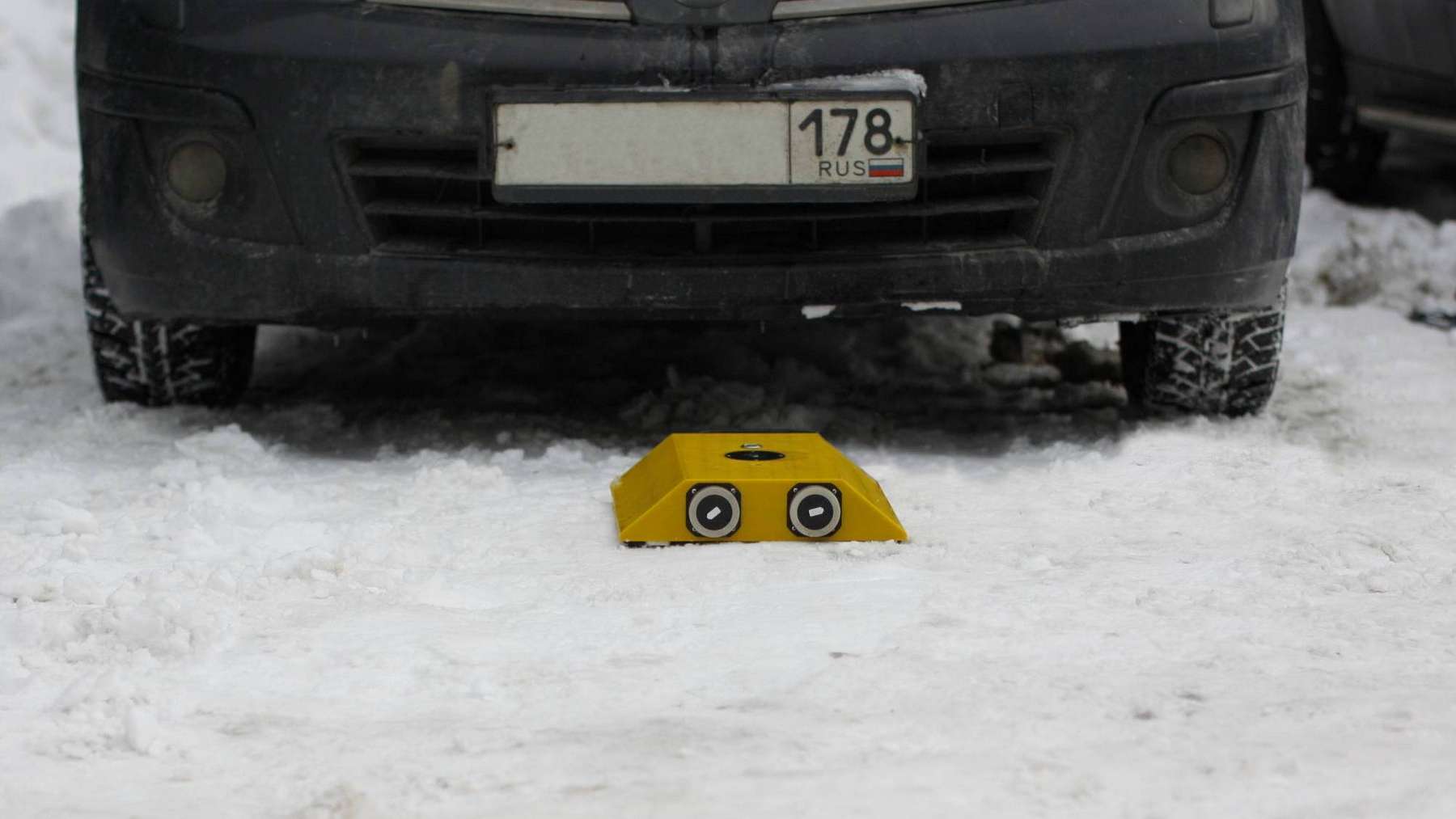

Общий вид работы СДА «Краб-1B»

Общий вид работы СДА "Краб-1B"

Системы досмотра автотранспорта серии «Краб» (далее - СДА “Краб”) - это устройства для визуального осмотра автотранспорта снизу с целью проверки на отсутствие посторонних предметов.

Модуль видеофиксации СДА “Краб-1B” позволяет получать изображение днища автотранспорта в режиме реального времени и транслировать его на автоматизированное рабочее место (АРМ) в целях пресечения провоза запрещенных опасных предметов и визуальной оценки состояния узлов и агрегатов.

СДА “Краб-1B” подходит для применения в федеральных структурах, на режимных объектах, контрольно-пропускных пунктах, складах, ангарах и других объектах, где требуется обеспечение комплексной безопасности.

СДА “Краб-1B” может применяться в таможенном деле, при обеспечении общественной безопасности, в коммунальном хозяйстве, а также в военном деле и других специальных областях применения.

Общий вид модуля видеофиксации СДА "Краб-1B"

Общий вид модуля видеофиксации СДА "Краб-1B"

Основные преимущества СДА «Краб-1B»:

  • мобильность и компактность (низкопрофильный корпус из прочных материалов, не требующий обязательного монтажа и разрушения дорожного полотна)
  • универсальность (автономная работа от аккумуляторных батарей с беспроводной передачей данных по Wi-Fi или работа от сети 220В с передачей данных по LAN)
  • адаптивность (сканирует все типы транспортных средств – от легковых автомобилей до большегрузных машин)

Принцип действия СДА “Краб-1B” заключается в формировании изображения днища автомобиля, проезжающего над модулем видеофиксации, и отображения сформированного изображения оператору для оценки и изучения его на предмет наличия/отсутствия запрещенных предметов.

Просмотр и сохранение полученного изображения выполняется на АРМ с помощью специального программного обеспечения.

После развертывания СДА “Краб-1B” и обозначения границ для проезда автомобилей, посредством разметки, ограждений, конусов и др. (опционально), оператор получает возможность произвести визуальный контроль посредством АРМ, на которое поступает видеосигнал с модуля видеофиксации.

Общий вид работы СДА «Краб-1B»

При движении автомобиля АРМ формирует синтезированное изображение днища, которое позволяет различать объекты размером 8 мм. Видеосигнал от модуля видеофиксации по проводной или беспроводной связи передается на АРМ.



или




Структурная схема работы СДА «Краб-1B»

Активация работы ДК происходит в автоматическом или ручном режиме. Когда транспортное средство начинает приближаться к МВ менее чем на один метр датчик фиксирует движение, активирует режим видеозаписи и включает светодиодную подсветку.

После того, как автомобиль проезжает над модулем видеофиксации и отдаляется на расстояние одного метра, датчик прекращает видеозапись. После чего система передает полученные данные на АРМ, обрабатывает и выдает результаты в интерфейсе специального программного обеспечения.

Детальное изучение изображения, полученного СДА «Краб»Детальное отображение фотографии днища автомобиля, полученного СДА "Краб"

Интерфейс программного обеспечения последовательно отображает результаты контроля. Обработка данных сопровождается демонстрацией проезда и заканчивается формированием обработанного изображения.

Специальное программное обеспечение с помощью встроенных инструментов позволяет анализировать полученное изображение.


Детальное изучение изображения, полученного СДА «Краб»

Встроенные инструменты работы с изображением: детальный анализ с возможностью увеличения.

Программа СДА “Краб” позволяет вносить государственные номерные знаки с привязкой к полученному изображению и указанием даты видеофиксации, которые могут заноситься в единую базу данных. Таким образом, создается программный объект с соответствующими атрибутами (дата, время, г/н ТС), который сохраняется в памяти ПК. При следующем проезде автомобиля с этим же номерным знаком у оператора будет возможность сравнить текущее изображение с архивным.


Основные технические данные


ХарактеристикаЗначение
Параметры модуля видеофиксации (МВ)- разрешение фоточувствительного элемента камеры от 2500 х 1900 точек
- угол обзора камеры 170 градусов
- подсветка (световой поток) от 1000 лм (20Вт)
- беспроводной или проводной способ передачи данных на АРМ
- длина кабелей от 15 м
- питание от АКБ или источника постоянного тока 48В
- класс влагозащищенности от IP 65
- масса до 8 кг
- размеры (ШхДхВ) до 380×350×80 мм
- рабочий диапазон температур эксплуатации от минус 30 до 50 ºС
Параметры АРМ (ПК или ноутбук)- операционная система Windows 10 и выше
- диагональ экрана от 13”
- процессор от 1,5 ГГц
- разрядность системы 64 бит
- ОЗУ от 4 ГБ
- место на жестком диске (для хранения базы данных зарегистрированных автомобилей и полученных для них изображений) от 200 Гб
- видеокарта NVIDIA с видеопамятью от 2 Гб
- Wi-Fi
- способ питания АКБ или сеть 220В
Сохранение изображенийЕсть
Вид изображенияЦветное
Разрешение изображения1280х720 и более
Хранение и отображение результатов контроля и информации об использованииОбеспечивается
Скорость осматриваемого транспортаДо 10 км/ч
Дорожный просвет (клиренс)от 10 см
Ширина транспортного средства2 м
Минимально разрешаемый объектØ8 мм
Масса комплектадо 30 кг

Основной комплект СДА "Краб-1B"

Основной комплект СДА "Краб-1B"


Комплектность


НаименованиеКол-во
Модуль видеофиксации (МВ) с видеокамерой, подсветкой и датчиком перемещения1
Автоматизированное рабочее место (АРМ) (ноутбук или ПК с программным обеспечением)1
Комплект дополнительного оборудования1
Комплект ЗИП-О1
Комплект эксплуатационной документации1
Транспортная тара1

Пример укладки СДА "Краб-1B"

Пример укладки СДА "Краб-1B"
