Периодические испытания КТС "Спрут"

Компания «ИТТ» выпускает и модернизирует линейку портативных телевизионных систем досмотра (ПТСД) комплектов технических средств (КТС) серии «Спрут», предназначенных для проведения оперативного досмотра (осмотра) труднодоступных и скрытых мест в грузах и контейнерах, а также внутри и снаружи транспортных средств, в том числе автомобильного, железнодорожного, воздушного, морского и речного транспорта в любых погодных условиях.

В случае изменения (модернизации) существующих или внедрения новых технологических процессов, внепланово проводятся периодические испытания продукции, выпускаемой по новой или измененной технологии. Периодические испытания проводятся в соответствии с требованиями ГОСТ, а также согласно техническим условиям (ТУ) на предоставляемую продукцию.

В состав периодических испытаний могут входить следующие испытания:

  1. На прочность при воздействии синусоидальной вибрации;

  2. На прочность при воздействии механических ударов одиночного действия;

  3. На прочность при транспортировании;

  4. Воздействие повышенной влажности;

  5. Температурное циклирование;

  6. Контроль сопротивления изоляции и др.


Испытания на надежность проводятся для продукции, к которым предъявляются повышенные требования по эксплуатационной надежности.

В проверку на надежность входят следующие испытания:

  1. Жесткое температурное циклирование;

  2. Температурное;

  3. Длительное хранение при повышенной температуре;

  4. Длительное хранение при пониженной температуре;

  5. Циклическое изменение температуры среды;

  6. Длительное хранение при повышенной влажности и повышенной;

Периодические испытания приборов серии ПТСД КТС «Спрут» проводятся по ГОСТ РВ 20.57.305-98, применяемому к продукции военной промышленности, а также согласно программе механических и климатических испытаний АТЕЦ 473291.002 ПМ, составленной в соответствии с техническими условиями АТЕЦ 437291.002ТУ (ТУ), с целью:

  • периодического контроля качества продукции;

  • контроля стабильности технологического процесса в период между предшествующими и очередными испытаниями;

  • подтверждения возможности продолжения изготовления продукции по действующей конструкторской, технологической документации и НД и ее приемки;

  • подтверждения или продления действия сертификата соответствия.

Периодические испытания проводит изготовитель на собственной базе или на базе сертифицирующего органа при участии специалистов, которые дают заключение по результатам периодических испытаний.

Периодическим испытаниям подвергаются экземпляры изделия из числа прошедших приёмо-сдаточные испытания. Экземпляры отбирает представитель ОТК предприятия-изготовителя.

Периодические испытания согласно ТУ на продукцию ПТСД КТС серии «Спрут» проводят в объеме, указанном в таблице 1.


Таблица 1 – Объем периодических испытаний КТС «Спрут»

Наименование испытаний и проверок

Проверка по пунктам приемо-сдаточных испытаний

Проверка дальности наблюдения

Проверка разрешающей способности видеотракта

Проверка работы при разных уровнях освещенности

Проверка веса изделия

Испытание на воздействие  пониженной температуры окружающей среды

Испытание на воздействие повышенной температуры окружающей среды

Испытание на воздействие повышенной влажности окружающей среды

Проверка изделия на устойчивость к воздействию предельных температур

Проверка изделия на прочность при механических воздействиях


Результаты периодических испытаний оформляют актом/протоколом по установленной форме.

При получении положительных результатов периодических испытаний качество продукции контролируемого периода считается подтвержденным по показателям, проверяемым в составе периодических испытаний. Также считается подтвержденной возможность дальнейшего изготовления и приемки продукции до получения результатов очередных периодических испытаний, проведенных с соблюдением установленных в ТУ сроков периодичности.

Если изделие/я не выдержало/и периодических испытаний, то приемку и отгрузку принятой продукции приостанавливают до выявления причин возникновения дефектов, их устранения и получения положительных результатов повторных периодических испытаний.

Периодические испытания должны проводиться на одном экземпляре изделия не реже одного раза в два года.

Периодические испытания проводились в Лаборатории типовых испытаний ПАО «НПО Завод «Волна», что подтверждено соответствующими протоколами испытаний (Протокол №1, Протокол №2, Протокол №3).

Испытанию подвергались приборы из состава комплекта технических средств серии «Спрут» зав. № 739/061:

  • увеличенное устройство визуального отображения с возможностью обработки видеоизображения на базе планшетного ПК (далее УУВ) АТЕЦ 433811.002;

  • эндоскопическая насадка с цветной видеокамерой и с электронной дистанционной регулировкой поворота в двух плоскостях (далее эндоскоп) АТЕЦ 201219.006;

  • цветная видеокамера со сверхширокоугольным объективом (рыбий глаз) на гибкой стойке (далее камера на гибкой стойке) АТЕЦ 209219.004.

Нормативными документами для проведения испытаний послужили:

  • Программа механических и климатических испытаний АТЕЦ 473291.002 ПМ (далее ПМ);

  • ГОСТ РВ 20.57.305-98.

Виды испытаний, которые проводились, представлены в таблице 2.


Таблица 2 – Перечень проводимых испытаний приборов из состава КТС «Спрут»

п/п

Наименование испытания

Обозначение

1.

Испытания на воздействие пониженной рабочей и предельной пониженной температуры (в термобарокамере ТВV-1000 зав. № 226697 (Аттестат № 2/15 от 26.05.2015 г.)).

2.

Испытания на воздействие повышенной рабочей и предельной повышенной температуры (в термобарокамере ТВV-1000 зав. № 226697 (Аттестат № 2/15 от 26.05.2015 г.)).

3.

Испытания на стойкость к воздействию внешних механических факторов (при помощи вибростенда УВ 70/100 зав. № 1122 (Аттестат № 142 от 10.10.2014 г.)).

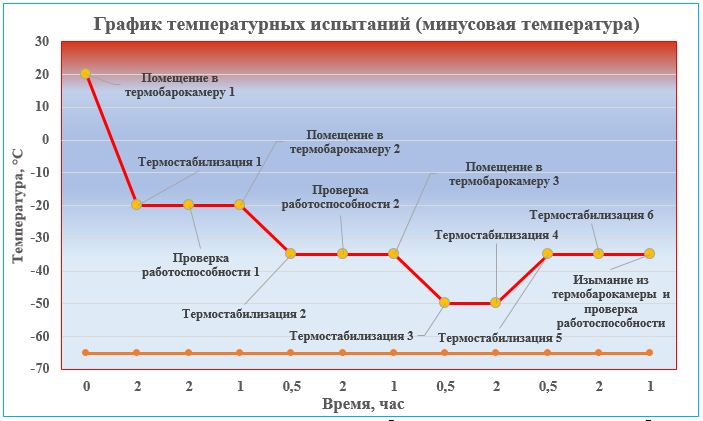

В первую очередь проводились испытания в отрицательных температурах. Для этого приборы (модули) из комплекта серии ПТСД КТС «Спрут» были погружены в соответствующую термобарокамеру.

Режимы испытаний:

  • воздействие пониженной рабочей температуры минус 35°С в течение 2-х часов;

  • воздействие предельной пониженной рабочей температуры минус 50°С в течение 2-х часов;

  • воздействие пониженной рабочей температуры минус 35°С в течение 2-х часов.

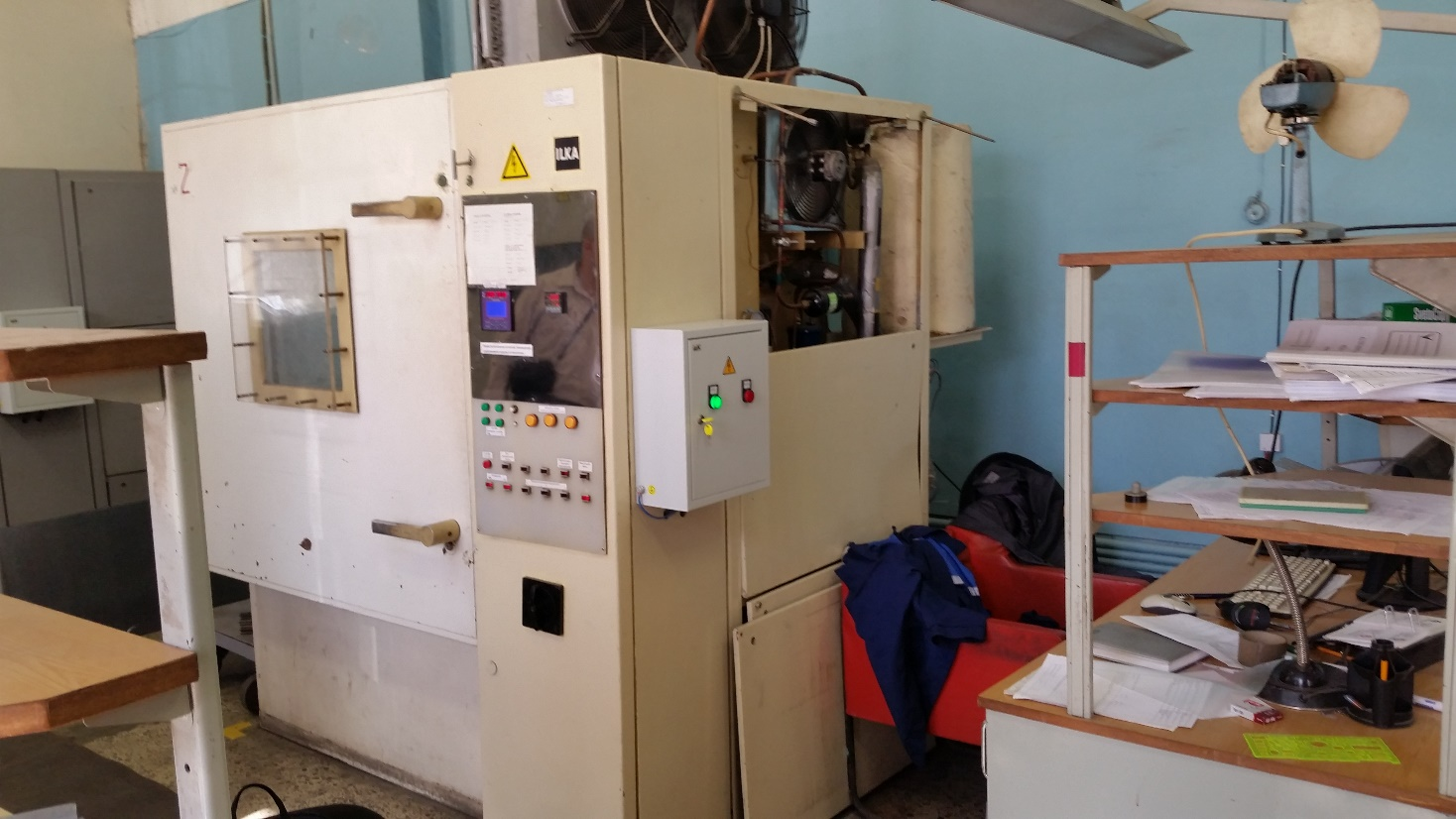

Испытания КТС Спрут

Рис. 1 – Термобарокамера ТВV-1000 зав. № 226697


Испытания КТС Спрут

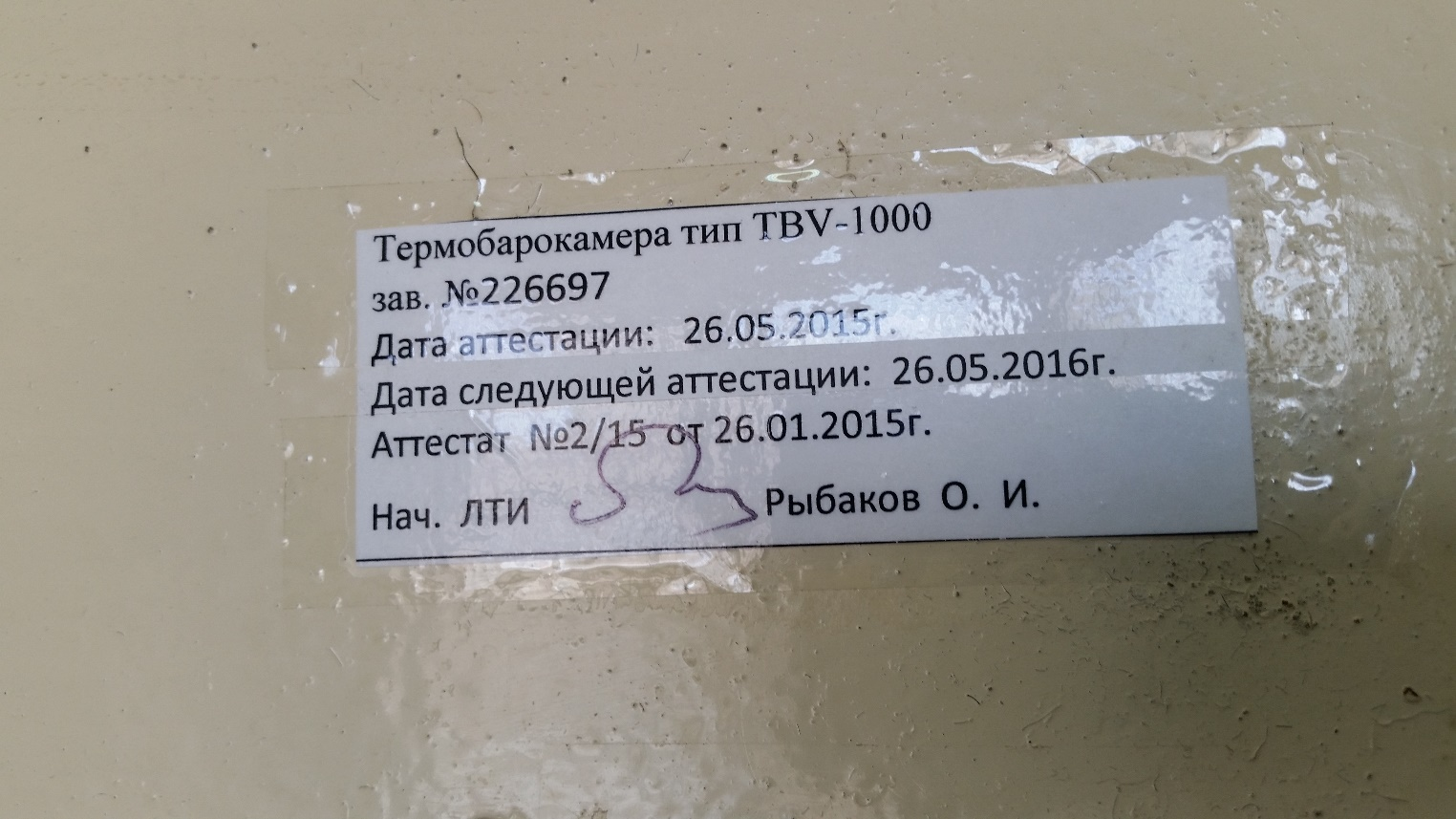

Рис. 2 – Термобарокамера ТВV-1000 зав. № 226697, данные об аттестации

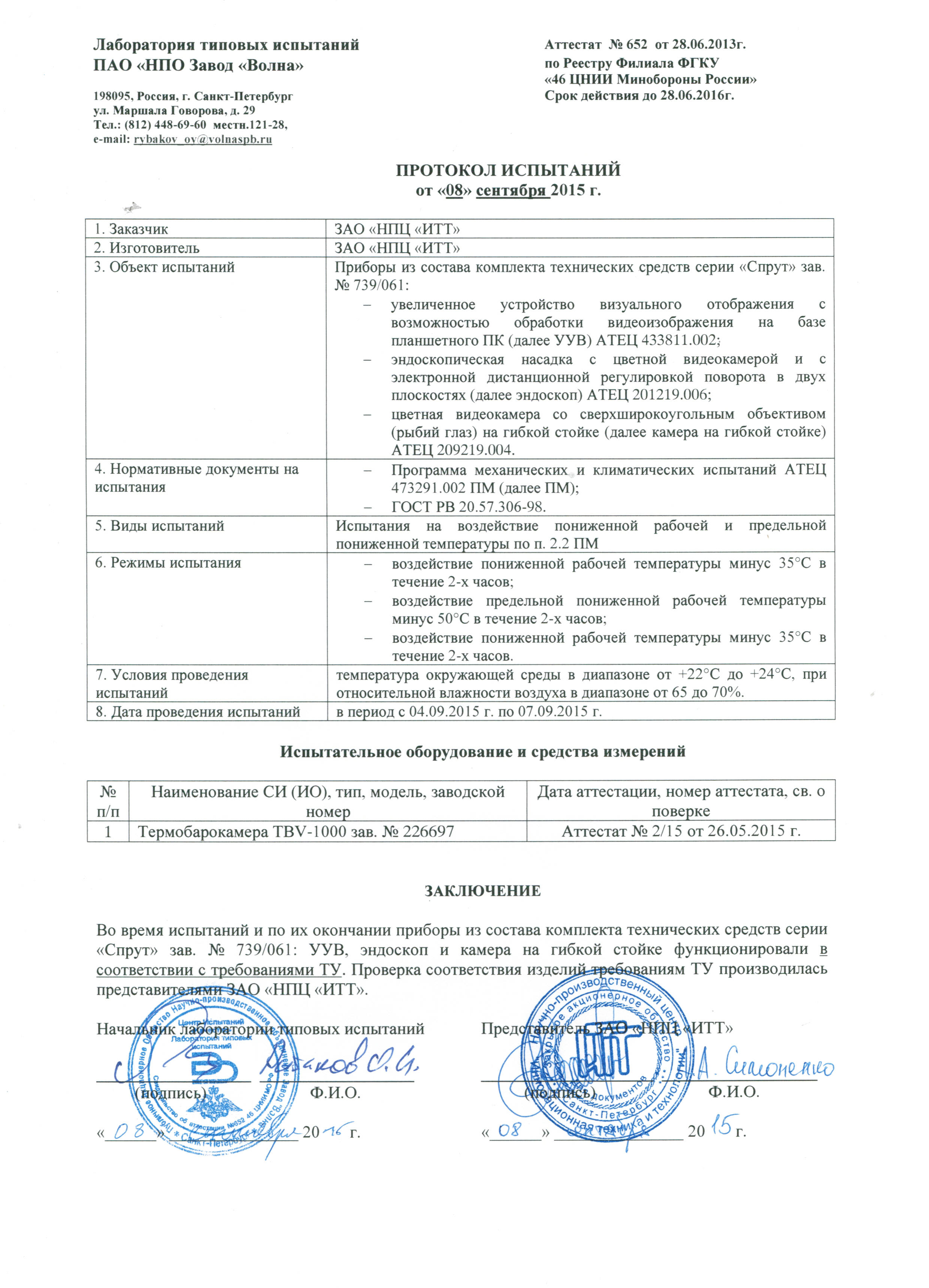

Испытания КТС Спрут

Рис. 3 – Испытания на воздействие пониженной рабочей и предельной пониженной рабочей температуры

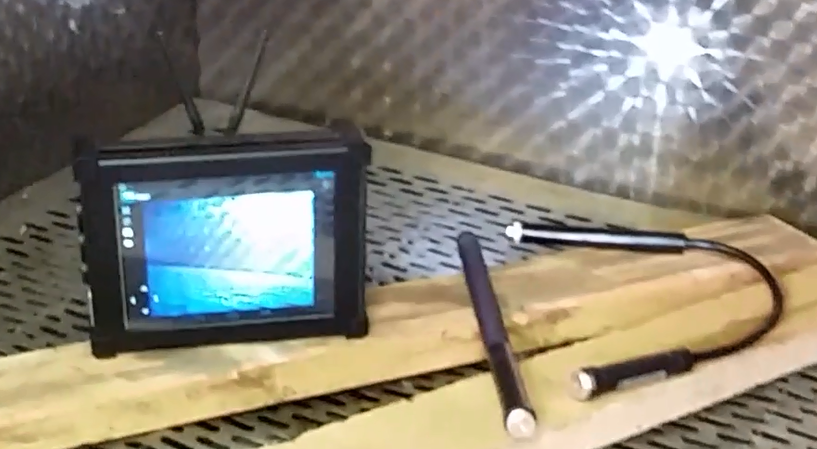

Испытания КТС Спрут

Рис. 4 – Проверка работоспособности КТС «Спрут» при -20°С


Испытания КТС Спрут

Рис. 5 – Проверка работоспособности КТС «Спрут» при -35°С


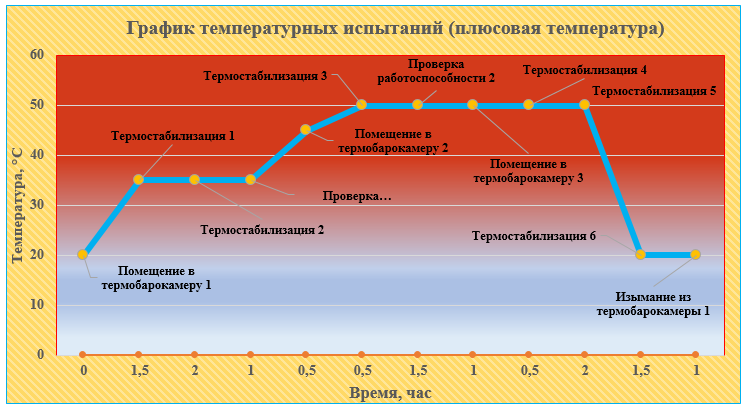

Во вторую очередь проводились испытания в положительных температурах.

Режимы испытаний:

  • воздействие повышенной рабочей температуры +35°С в течение 2-х часов;

  • воздействие предельной повышенной рабочей температуры +50°С в течение 4-х часов.

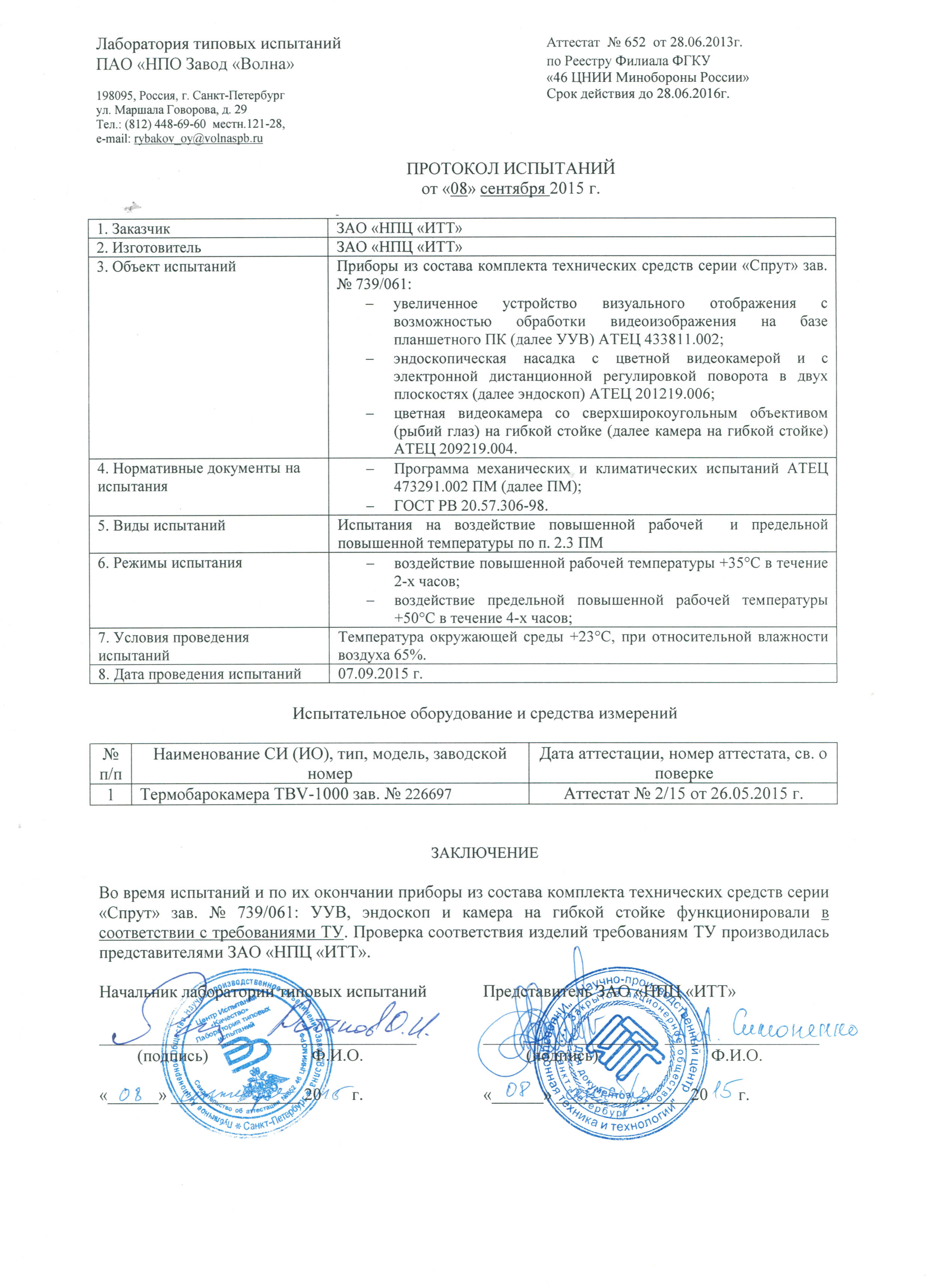

Испытания КТС Спрут

Рис. 6 – Испытания на воздействие повышенной рабочей и предельной повышенной температуры

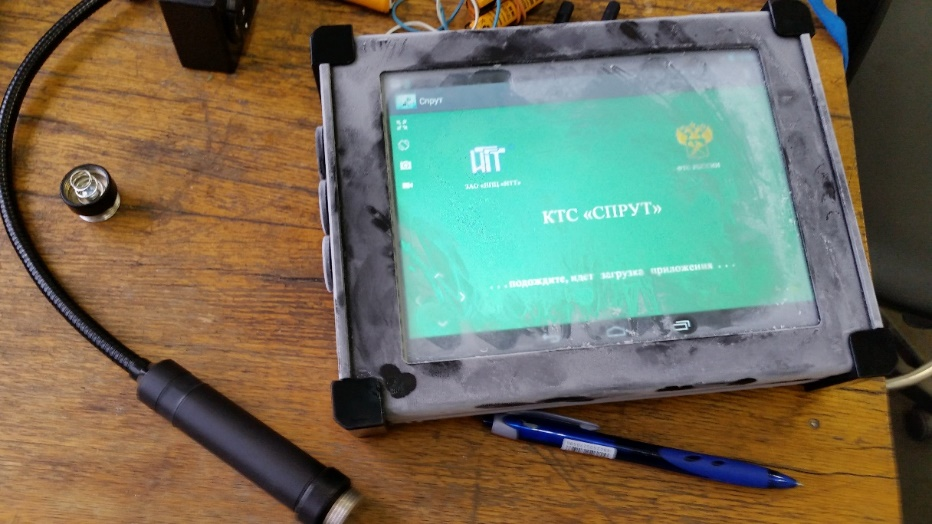

Испытания КТС Спрут

Рис. 7 – Проверка работоспособности КТС «Спрут» при +35°С

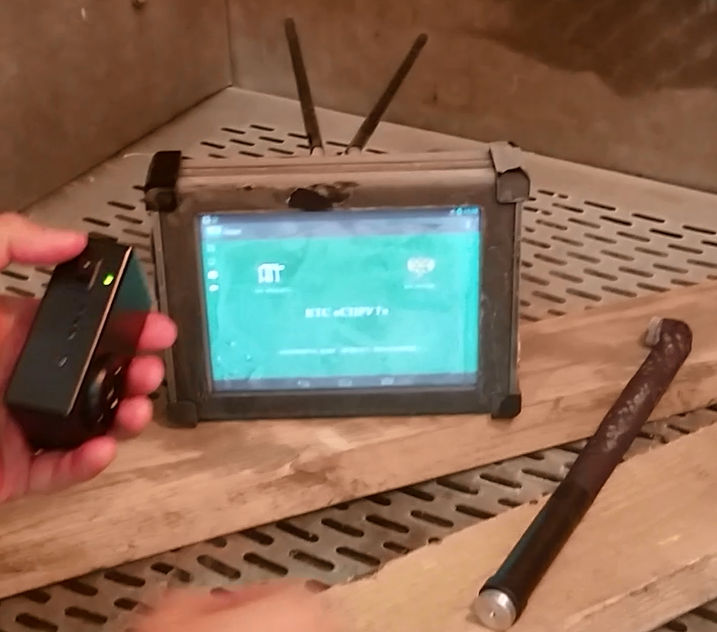

Испытания КТС Спрут

Рис. 8 – Проверка работоспособности КТС «Спрут» при +50°С


В третью очередь проводились на стойкость к воздействию внешних механических факторов.

Режимы испытаний:

Устойчивость к воздействию синусоидальных вибраций в диапазоне от 5 до 80 Гц методом фиксированных частот в диапазоне от 5 до 80 Гц с виброускорением 4g, с выдержкой по 5 мин. на нижних частотах поддиапазонов. Общая продолжительность испытаний – 1 час.

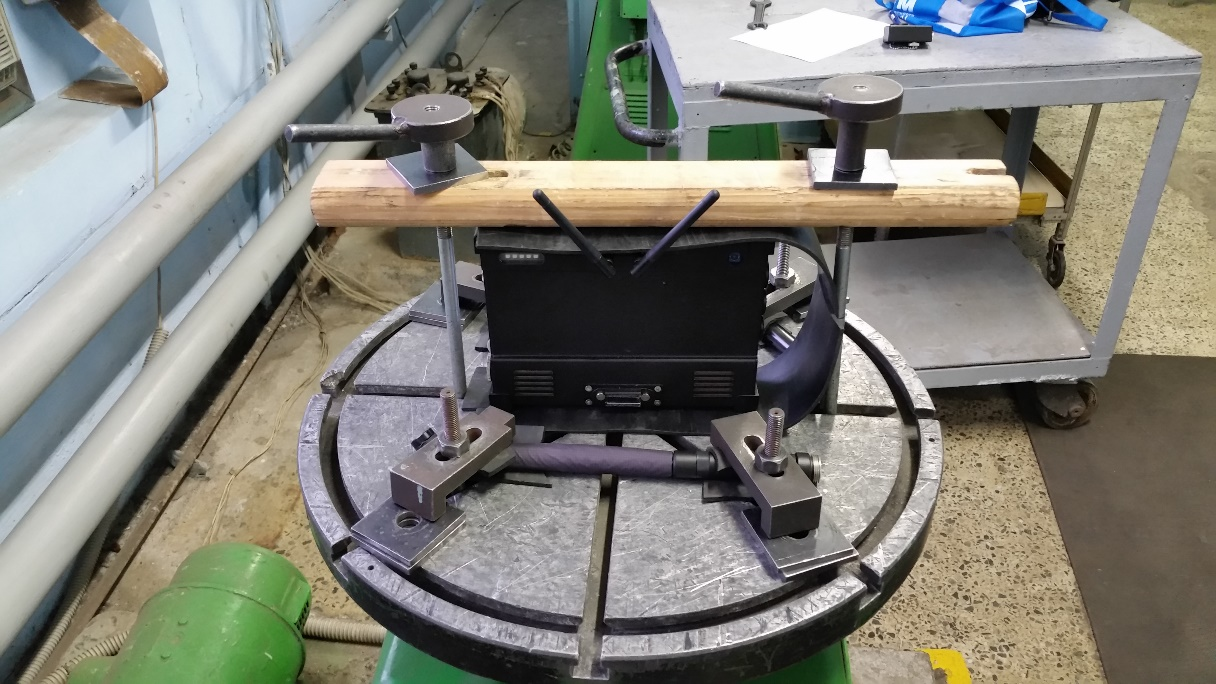

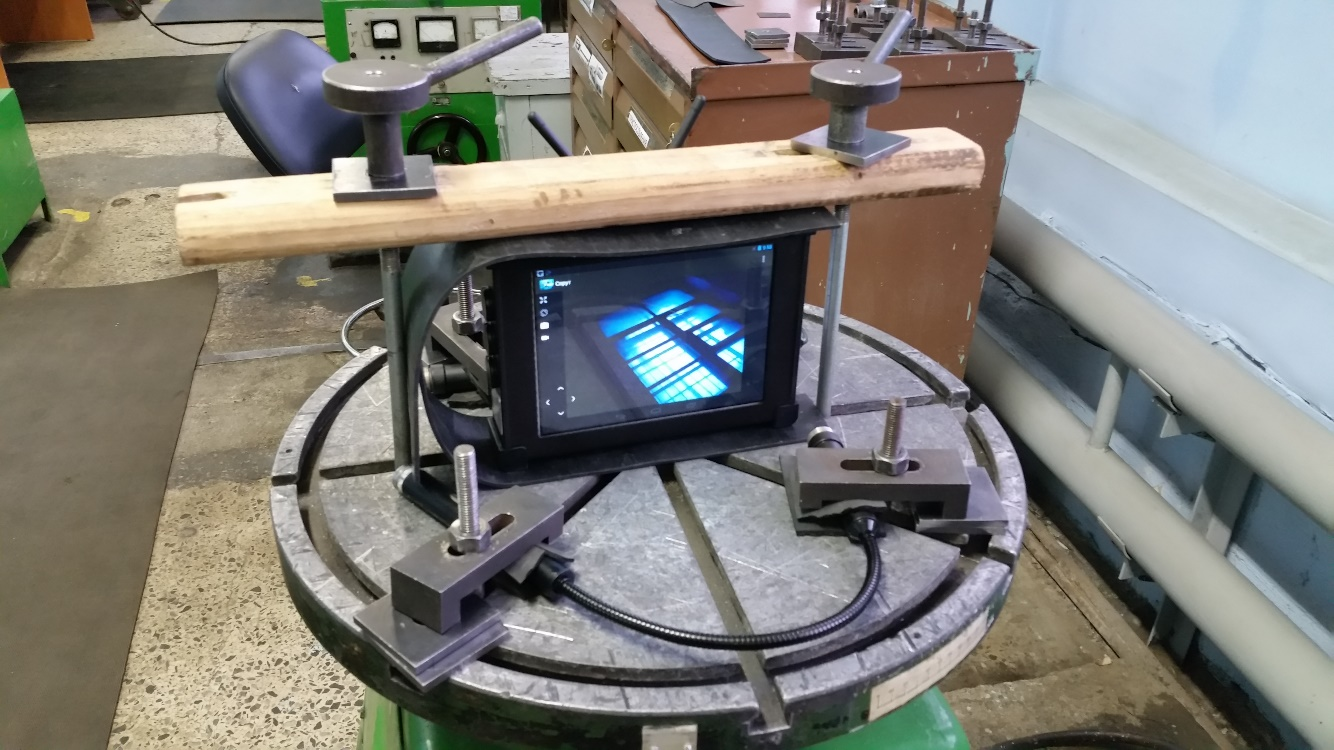

Для этого приборы из комплекта серии ПТСД КТС «Спрут» были закреплены на вибростенде УВ 70/100.


Испытания КТС Спрут

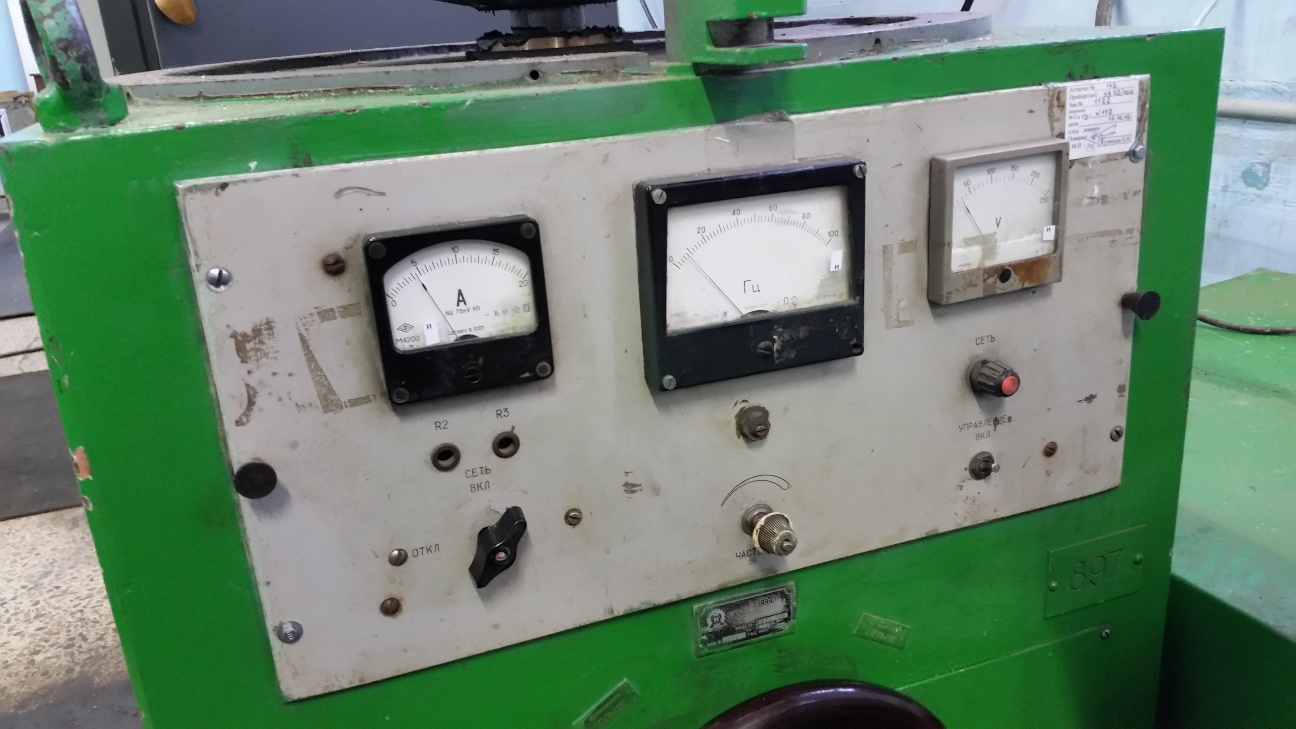

Рис. 9 – Вибростенд УВ 70/100 зав. № 1122

Испытания КТС Спрут

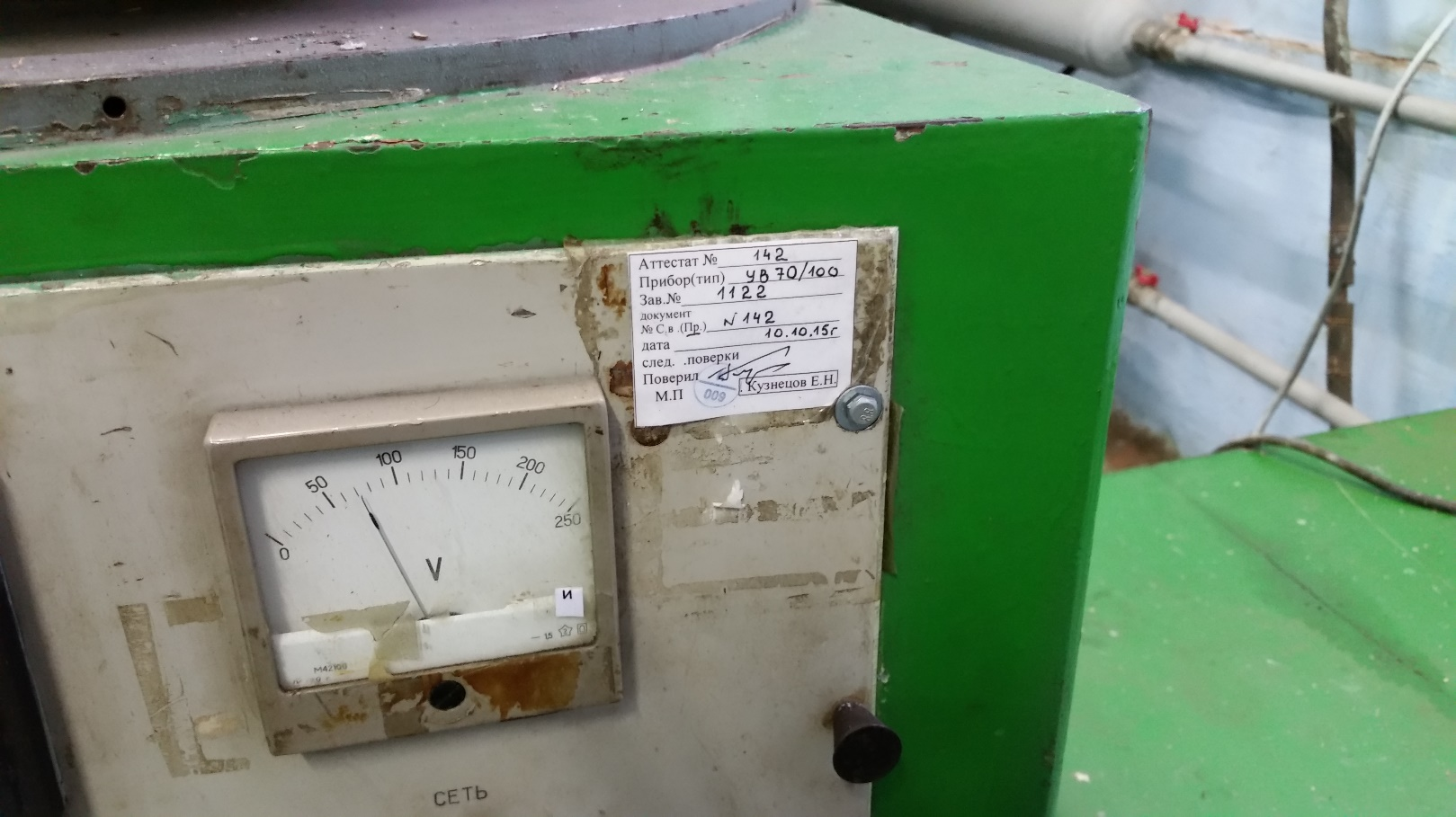

Рис. 10 – Вибростенд УВ 70/100 зав. № 1122, данные об аттестации


Испытания КТС Спрут

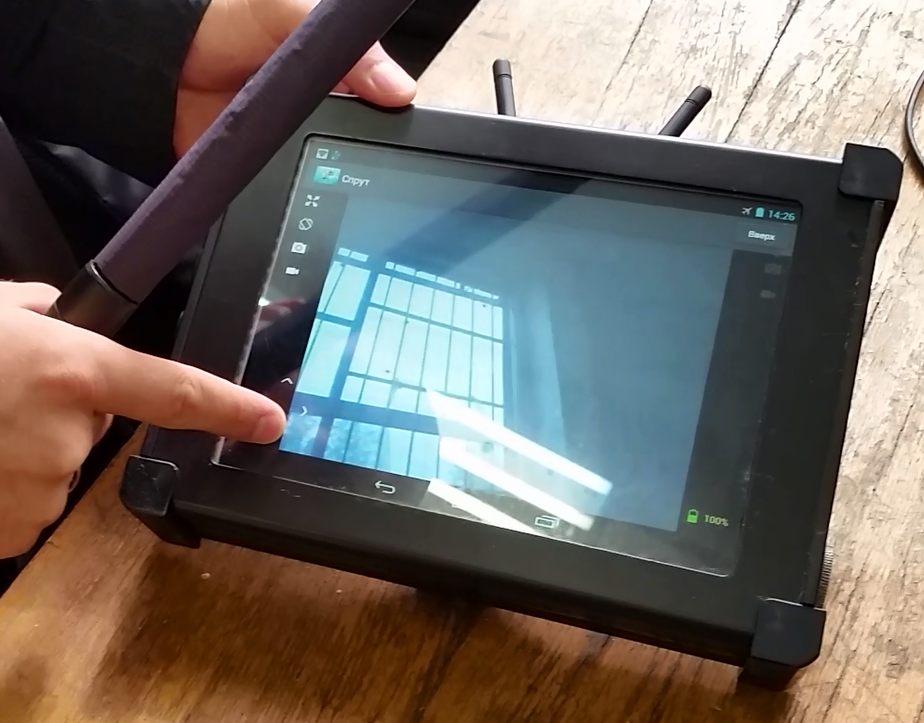

Рис. 11 – Проверка работоспособности КТС «Спрут» при вибрации 10 Гц


Через каждые 5 мин частота вибраций изменялась со следующим шагом: 5 – 10 – 20 – 40 – 80 (Гц). На всех диапазонах частот проводилась проверка работоспособности изделий из состава КТС «Спрут».


Испытания КТС Спрут

Рис. 12 – Проверка работоспособности КТС «Спрут» при вибрации 80 Гц



Итоги проведённых испытаний

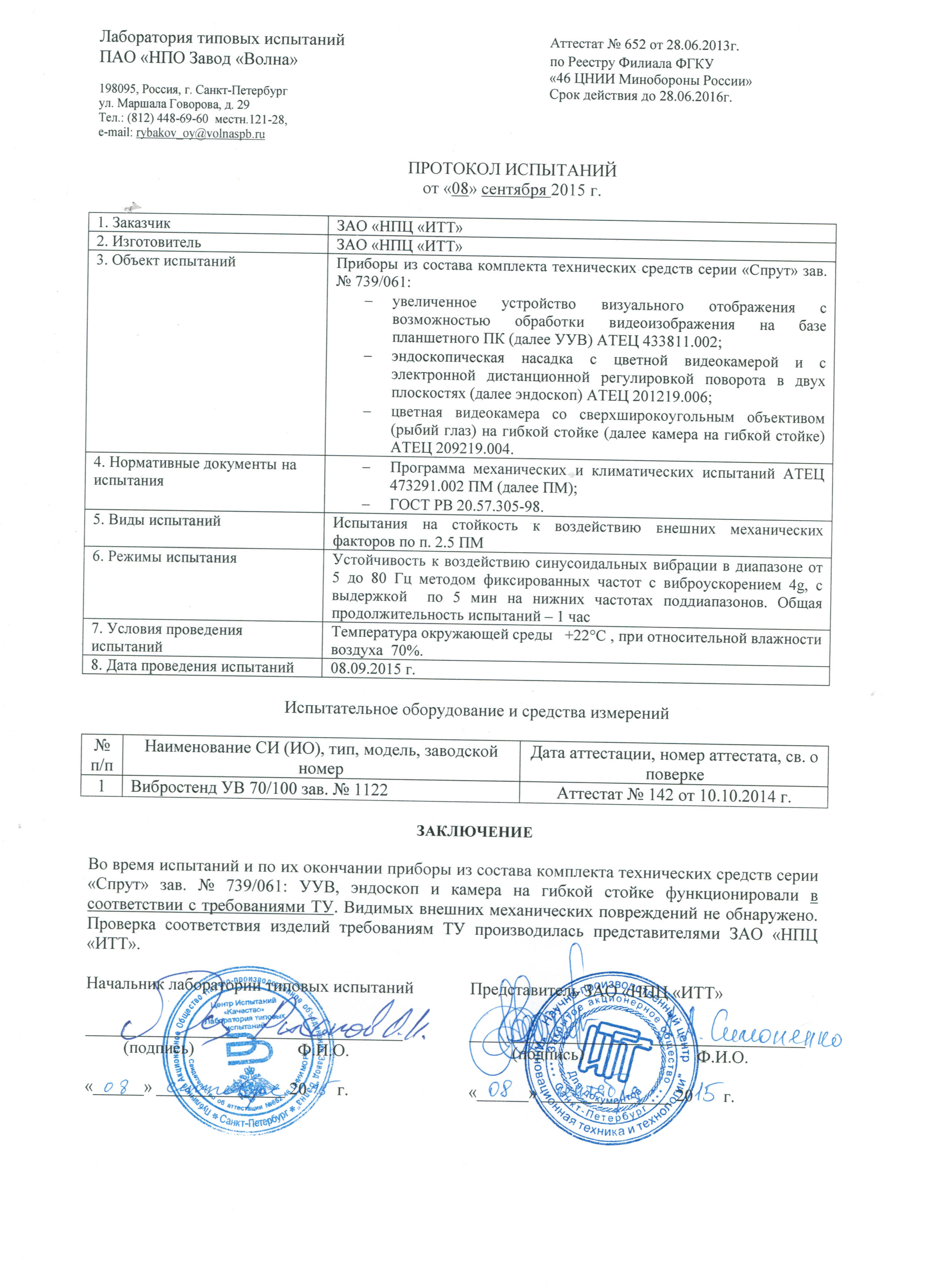

Во время испытаний и по их окончании приборы из состава комплекта технических средств серии «Спрут» зав. № 739/061: УУВ, эндоскоп и камера на гибкой стойке функционировали в соответствии с требованиями ТУ, что подтверждено соответствующими протоколами испытаний:
 (Протокол №1, Протокол №2, Протокол №3).

Порядок проведения испытаний представлен в видеоролике на канале YouTube:
